Kuidas kontrollida 2073 transistori digitaalse multimeetriga kodus

2073 transistor võib kahjustada kogu ringluse, kui see muutub defektseks või kui selle tšekid on valesti ühendatud. Selle testimine aitab teil esimesena teada, kas transistor on endiselt terve või juba kahjustatud, enne kui installite selle või asendate teisi komponente. Transistori kontrollimine digitaalse multimeetriga võib samuti vältida tarbetuid remonte ja kaitsta ringlusele ühendatud teisi komponente. Selles juhendis õpite, kuidas kontrollida 2073 transistori samm-sammult, kasutades digitaalse multimeetri, sealhulgas õiget seadistust, pookide identifitseerimist, vigade kontrollimist ja ohutuse nõuandeid.

Kataloog

Testimiseks vajalikud tööriistad

Enne 2073 transistori kontrollimist vajate mõningaid põhilisi tööriistu, et test oleks turvalisem ja täpsem. Need tööriistad aitavad teil tuvastada transistori pooke, kontrollida sisemisi ühendusi ja vältida vale lugemist testimise ajal.

Digitaalne multimeeter

Digitaalne multimeeter on peamine tööriist, mida kasutatakse 2073 transistori testimiseks kodus. See võimaldab teil kontrollida takistust, kontiniteeti ja dioodi pingelangust transistori pookide vahel. Pookide testimise jaoks on dioodimood kõige kasulikum seadistus, kuna see aitab leida Aluse, Kollektori ja Emitteri, kontrollides, kuidas sisemised ühendused juhtivad.

Valige multimeeter, millel on dioodimood, takistuse režiim, selge ekraan ja kindlad sondid. Puhtad ja stabiilsed sondid on olulised, kuna halb kontakt võib anda ebastabiilseid lugemisi. Mõnedel multimeetritel on ka transistori testimispesa, kuid regulaarsed sondid on siiski piisavad, kui teate õigeid testimise samme.

Tehnilised andmed või pookide viide

Tehnilised andmed või usaldusväärne pookide viide aitab kinnitada 2073 transistori õige pookide paigutuse. Isegi kui multimeeter aitab pooke tuvastada, annab tehnilised andmed selgema viite, eriti kuna mõnede transistoriversioonide paigutused võivad tootja järgi erineda.

Tehniliste andmete kasutamine koos teie multimeetriga muudab testi usaldusväärsemaks. Pärast pingelanguste mõõtmist pookide vahel võrrelge oma tulemusi viidatud pookidega enne, kui installite transistori ringlusesse. See aitab vältida juhtmevigu, ülekuumenemist ja ringluse ebaõnnestumist.

Staatilise ja ohutuse ettevaatusabinõud

Enne transistori testimist lülitage alati vool välja ja eemaldage ringlus toites. Kui transistor on endiselt ühendatud plaadiga, tühjendage kõigepealt lähedalolevad kondensaatorid, kuna salvestatud pinge võib kahjustada komponenti või multimeetrit.

Samuti peaksite vältima transistori pookide liiga palju puudutamist, eriti kui töötate tundlike elektrooniliste osadega. Staatiline elekter, määrdunud pookid või juhuslikud lühised võivad mõjutada testi tulemust või kahjustada lähedalolevaid komponente. Tööala puhtana hoidmine ja isoleeritud sondide kasutamine aitab muuta testimisprotsessi ohutumaks.

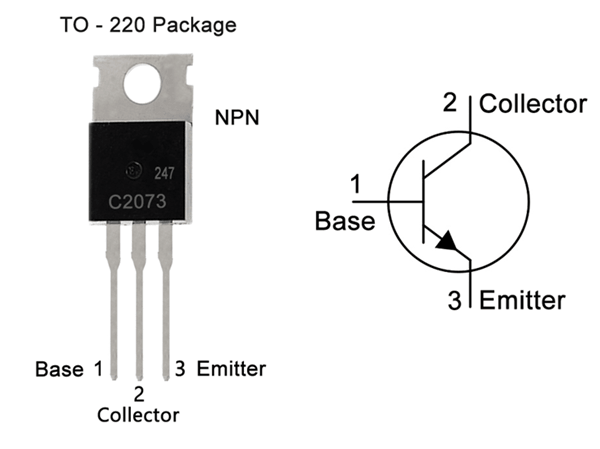

2073 transistori pookide mõistmine

2073 transistoril on tavaliselt kolm terminali:

• Alus (B)

• Kollektor (C)

• Emitteerija (E)

Needled tuleb õigesti ühendada ahelas. Vale terminalide ühendamine võib põhjustada ülekuumenemist, nõrka võimendamist, ei vahetada tööd või transistori riket.

Paljude TO-220 pakendiversioonide puhul vaadatakse terminalide paigutust sageli transistoris eespoolt, kus trükitud tekst on teie poole. Siiski võivad mõned tootjad kasutada erinevaid terminalide paigutusi, seega on enne paigaldamist kinnitamine oluline.

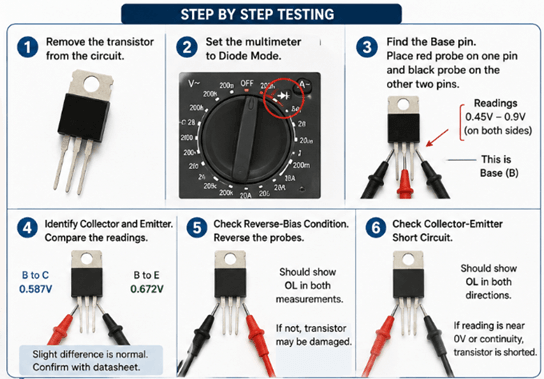

Kuidas kontrollida 2073 transistorit digitaalsete multimeetritega

Eemaldage transistor ahelast

Täpsete testide jaoks eemaldage 2073 transistor esmalt trükkplaadilt. Kui te seda testite, kui see on endiselt ühendatud, võivad läheduses olevad takistid, kondensaatorid, dioodid või rullid mõjutada näitu. See võib muuta hea transistori tundmatu või teha kahjustatud transistori näha normaalsena.

Kasutage jootekolbi ettevaatlikult ja vältige liiga palju kuumuse rakendamist transistoriterminalidele. Pärast transistori eemaldamist puhastage klemmid, et multimeetri sondid saaksid metallklemmi korralikult puudutada. Halvasti ühendatud sond võib samuti põhjustada ebastabiilseid või vale näitude.

Seadke multimeeter dioodi režiimi

Keerake multimeetri valikdioodi režiimile. See seade on tavaliselt tähistatud dioodi sümboliga. Dioodi režiim on parem kui takistuse režiim, sest see kontrollib otseselt pooljuhtide liigendite ettepoole suunatud pingekadusid.

Terve räni transistor näitab tavaliselt ettepoole suunatud pingekadu umbes 0,45V kuni 0,9V, kui liigend on ettepoole kallutatud. Täpne väärtus võib varieeruda sõltuvalt transistori seisundist, temperatuurist ja multimeetri mudelist.

Enne testimist võite kahe sondi kokku puutuda, et kontrollida, kas multimeeter reageerib korralikult. See aitab kinnitada, et sondid ja mõõtur töötavad enne, kui testite transistori.

Leidke baasipinna

Alustage punase sondi paigaldamisest ühele transistoriterminalile. Seejärel puudutage musta sondi kaks teist terminali järjestikku. Kui mõlemad näidud näitavad umbes 0,45V kuni 0,9V, on punase sondiga ühendatud terminal tõenäoliselt NPN transistori baasipind.

Kui te ei saa kahte ettepoole suunatud pinget, liigutage punane sond teisele terminalile ja korrake protsessi. Jätkake, kuni üks terminal annab korralikke dioodi näitumisi kahe teise terminali suhtes.

NPN transistori puhul juhib baas tavaliselt siis, kui punane sond on baasipinnal ja must sond puudutab kollektorit ja emitteri. Kui kõik näidud näitavad OL, võib transistor olla avatud või te ei pruugi testida õiget terminalide kombinatsiooni. Kui kõik näidud on väga madalad, võib transistor olla lühisest.

Määrake kollektor ja emitter

Pärast baasi leidmist on kaks allesjäänud terminali kollektor ja emitter. Need kaks terminali on raskem tuvastada, kasutades ainult tavalist multimeetrit, kuna nende näidud võivad olla üksteise lähedal.

Üks praktiline meetod on võrrelda baas-emitteri ja baas-kollektori pingekadu. Paljudes NPN transistorites võib baas-emitteri näit olla veidi erinev baas-kollektori näidust, kuid see erinevus ei ole alati suur, seega on ikkagi parem kinnitada andmelehe või usaldusväärse terminalide diagrammi abil.

Kollektori ja emitteri õigesti tuvastamine on oluline. Kui need terminalid on ahelas vastupidises suunas, võib transistor endiselt nõrgalt juhtida, kuid see ei tööta korralikult. See võib üle kuumeneda, kaotada võimendust, vahetada kehvasti või põhjustada ahela ebaõnnestumise.

Kontrollige tagasiviipetingimust

Pärast ettepoole suunatud näitude kontrollimist pöörake sondide suunda. Asetage must sond baasile ja puudutage punast sondi järjestikku kollektorile ja emitterile.

Terve NPN transistor peaks tavaliselt näitama OL või mittejuhtimist selles suunas. See tähendab, et sisemised liidendid blokeerivad korralikult voolu, kui neid tagasiviipas.

Kui transistor näitab madalaid näitudeid nii ettepoole kui tagasi, võib sellel olla sisemine lekkimine või liigendikahjustus. See võib juhtuda pärast ülekuumenemist, pingetipud või vale ahela ühendamine.

Kontrollige kollektor-eemitteri lühist

Viimane test on kontrollida kollektorite ja emitteri vahel. Asetage sondid kollektorile ja emitterile ühes suunas, seejärel pöörake sondid tagasi ja testige uuesti.

Hea transistor näitab tavaliselt OL kollektorite ja emitteri vahel, kui baasil voolu ei rakendata. Kui multimeeter näitab peaaegu 0V, väga madalat takistust või pidevat helisignaali mõlemas suunas, on transistor tõenäoliselt lühisest.

Kollektor-eemitteri lühis on tavaline rike toite transistores. See võib põhjustada sulanud fuse, ülekuumenemist, toiteploki välja lülitamist, väljundi puudumist või pidevat voolu ahelas. Kui see lühis esineb, tuleks transistor vahetada.

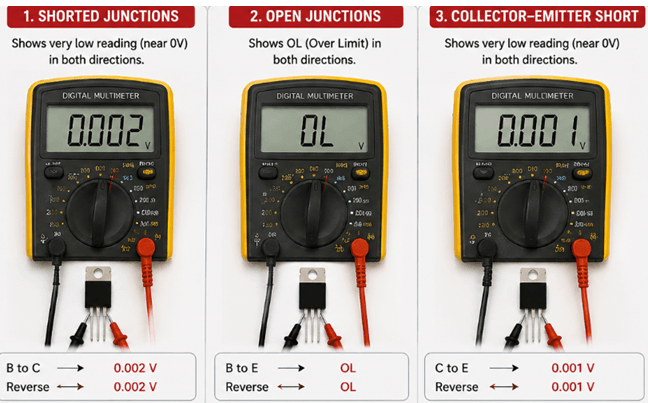

Rikkis 2073 transistori tunnused

Rikkis 2073 transistori levinud sümptomid on:

• Lühis kollektori ja emitteri vahel

• Diode režiimis pole pingelangust

• Juhtivus mõlemas suunas

• Ülekuumenemine töö käigus

• Põlemisjäljed või pragunenud pakend

• Nõrk või moonutatud ringväljund

Kui need sümptomid ilmnevad katsetamise ajal, võib transistorit olla vajalik vahetada.

Tavalised vead katsetamisel

Katsetamine, kui see on ühendatud ringiga

2073 transistorit katsetamine, samal ajal kui see on veel ühendatud ringiga, võib anda vale tulemusi. Lähedal asuvad takistid, kondensaatorid, dioodid, mähised või muud transistorid võivad mõjutada multimeetri näitu. Täpsema katsetamise jaoks eemaldage transistor esmalt plaadilt enne selle jalgade ja ühenduste kontrollimist.

Jätkurežiimi kasutamine dioodirežiimi asemel

Jätkurežiim ei ole parim seadistus transistorite ühenduste kontrollimiseks, kuna see ütleb vaid, kas ühendus on olemas. Dioodirežiim on parem, kuna see näitab edaspidist pingelangust Baasi, Kollektori ja Emitteri vahel. See lihtsustab normaalsete näitude, avatud ühenduste, lekete või lühiste tuvastamist.

Vale sondi asetamine

Vale sondi asetamine võib testi segadusse ajada ja viia vale jalgade tuvastamiseni. NPN 2073 transistoril on punane sond tavaliselt asetatud Baasi, samas kui must sond kontrollib Kollektorit ja Emitteri. Kui sondid on liiga vara pööratud, võib multimeeter näidata OL ja panna teid arvama, et transistor on rike.

Andmelehe ignoreerimine

Mõned 2073 transistorid võivad tootjast või pakendi versioonist sõltuvalt omada erinevaid jalgade paigutusi. Ainult mälule tuginedes võib viia vale juhtmestikuni, ülekuumenemiseni, nõrkade väljunditeni või ringkonnaga riketeni. Alati võrrelge oma multimeetri tulemusi usaldusväärse andmelehe või jalga viite referentsiga enne transistorit uuesti paigaldamist.

Ohutusnäpunäited enne katsetamist

• Eemaldage toit enne transistorite eemaldamist

• Vältige jalgade puudutamist ilma vajaduseta

• Kasutage korralikult töötavat multimeetrit

• Hoidke sondid mõõtmise ajal stabiilsena

• Vältige staatilist elektrit tundlike komponentide läheduses

• Kontrollige jalgade paigutust enne transistorite uuesti paigaldamist

Järeldus

2073 transistorit digitaalsete multimeetritega kontrollimine on lihtne viis teada saada, kas see on endiselt hea või juba kahjustatud. Kasutades dioodirežiimi, saate tuvastada Baasi, Kollektori ja Emitteri, seejärel kontrollida avatud ühendusi, tagasivoolulekkeid või Kollektori-Emitteri lühiseid. Alati võrrelge oma näiteid usaldusväärse andmelehe või jalga viite referentsiga enne transistorit uuesti paigaldamist.

Korduma kippuvad küsimused [KKK]

1. Miks on dioodirežiim eelistatud meetod 2073 transistorite kontrollimiseks, mitte jätkurežiim?

Dioodirežiim on eelistatud, sest see mõõdab edaspidist pingelangust transistorite PN ühendustes. See annab täpsema näitaja, kas Baasi-Kollektori ja Baasi-Emitteri ühendused on terved, avatud või lühised võrreldes lihtsa jätkuretestimisega.

2. Miks võib 2073 transistorite katsetamine, kui see on veel ühendatud ringiga, toodetud vale näiteid?

Lähedal asuvad komponendid, nagu takistid, kondensaatorid ja dioodid, võivad luua alternatiivseid vooluteid, mis mõjutavad multimeetri näitu. See võib põhjustada kahjustatud transistoride tundumist heana või terve transistoride tundmist rikete ajal.

3. Kuidas aitab digitaalne multimeeter tuvastada 2073 transistorite Baasi jalga?

NPN transistorit dioodirežiimis katsetades näitab Baas tavaliselt edaspidist pingelangust nii Kollektori kui ka Emitteri suhtes, kui punane sond on ühendatud Baasi. Näidud vahemikus 0,45V kuni 0,9V näitavad tavaliselt tervet ühendust.

4. Miks on korrektse Kollektori ja Emitteri jalgade tuvastamine oluline võimsate transistorite ringides?

Kollektori ja Emitteri pööramine võib vähendada transistorite võimendust, nõrgendada lülitust tulemust, põhjustada ülekuumenemist ja viia ebastabiilse ringkonna tööni. Suure võimsusega rakendustes võib vale jala ühendamine samuti kahjustada lähedal asuvaid komponente.

5. Mida tähendab OL näit tavaliselt 2073 transistorite katsetamisel?

OL näit tähendab tavaliselt, et ühendus ei toimi läbi ühenduse. See on oodatav tagasivoolu testimise ajal, kuid kui OL ilmneb kõigis suundades, võib transistoril olla avatud sisemine ühendus ja see võib juba olla kahjustatud.

6. Miks peetakse Kollektori-Emitteri lühist üheks tõsisemaks transistorite rikke tüübiks?

Kollektori-Emitteri lühis võimaldab voolul voolata pidevalt ilma nõuetekohase Baasi kontrollita. See võib põhjustada sulanud fuse, ülekuumenemise, toiteallika sulgemise, väljundsignaali puudumise ja tõsise ringkonna kahjustuse.
