Diode uurimine: struktuur, omadused, rakendused

Dioodid on pooljuhtseadmed, mis on ehitatud ümber PN ülemineku, mis võimaldab voolu voolata peamiselt ühes suunas. Nende käitumine sõltub materjali valikust, dopamisest, pingestamisest, ülemineku struktuurist, pakendi tüübist ja töötamisoludest. Käesolev artikkel selgitab dioodi struktuuri, ülemineku käitumist, valikute tegureid, testimismeetodeid ja praktilisi rakendusi nagu sirgendamine, tuvastamine, pingeregulatsioon, klampe, LED-id, Schottky dioodid, Zener dioodid ja laia bandgapiga seadmed.

Kataloog

Dioodi struktuur ja ülemineku käitumine

Dioodi saab tõlgendada kui sihikindlalt konstrueeritud PN üleminekut, mis tavapärastel töötingimustel kaldub lubama voolu ühes suunas ja takistama seda teises suunas.

See suunatud käitumine ei tulene mehaanilisest väravast; see tekib sellest, kuidas kandjad ennast jaotavad ja kuidas elektriväljad asuvad pooljuhti sees tasakaalu seisundisse.

Igapäevases ringkonnatöös tundub sageli intuitiivsem käsitleda dioodi kui elektrostatilist energiatõket, mille kõrgust saab rakendatud pingega nihutada, kuna see raamistamine sobib tavaliselt hästi sellega, mida mõõtmised laboris näitavad.

Materjalid ja doping

PN üleminek algab pooljuhtsubstraadist; silikoon on tavaline üldotstarbeliste seadmete jaoks, samas kui teised materjalid valitakse, kui jõudluse sihid liigutavad erinevates suuntades (kiirus, leke, temperatuurivahemik, optiline käitumine).

Dopamine määrab, kuidas domineeriv kandjapopulatsioon loodakse, ja see seab ka ootused selle kohta, kuidas üleminek reageerib, kui pinge rakendatakse.

P-tüüpi piirkonna üksikasjad:

• Vastuvõtja dopingained loovad kõrge kontsentratsiooni augudena peamiste kandjatena, samas kui elektronid on vähemused.

N-tüüpi piirkonna üksikasjad:

• Donor dopingained loovad kõrge kontsentratsiooni elektronidena peamiste kandjatena, samas kui augud on vähemused.

Praktikas toimivad dopingukontsentratsioon ja ülemineku geomeetria nagu häälestusnupud, mis kujundavad ettepoole kadu käitumist, tagurpidi lekke kalduvusi, laengu ladustamist, mahtuvust, lülitamiskiirust ja purunemisomadusi.

Kujundustööl on omadus muuta see isiklikuks: kaks osa võivad jagada sama skeemiasümbolit, kuid käituda märgatavalt erinevalt ning erinevus jälgib sageli dopinguprofiili, mis "vaikselt" teeb suurema osa tegelikust inseneritööst.

Ülemineku moodustamine

Kui P-tüüpi ja N-tüüpi piirkonnad puutuvad kokku, hakkavad kandjad liikuma piiril, kuna kontsentratsioonigradientide tasakaal ei ole saavutatud.

Kandjate difusioon ja rekombinatsioon piiril:

• Elektronid difundeeruvad n-poolt p-poolt ja rekombineeruvad aukudega.

• Aukud difundeeruvad p-poolt n-poolt ja rekombineeruvad elektronidega.

See rekombinatsioon jätab piiri lähedale ioniseeritud dopingaatomid. Need ioonid ei liigu vabalt, seetõttu jääb nende laad pidevalt fikseeritud taustaks.

Fikseeritud ioniseeritud laengud jäävad piiri lähedale:

• N-pooles jäävad positiivselt laetud donorioonid.

• P-pooles jäävad negatiivselt laetud vastuvõtjaioonid.

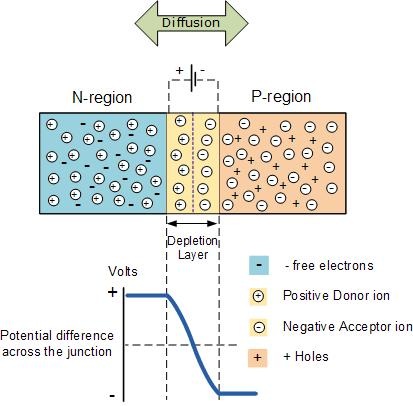

Millised vormid on ammendumisala (tuntud ka kui ruumilaengu ala), ala, kus on suhteliselt vähe mobiilseid kandjaid.

See ala loob sisemise elektrivälja ja integreeritud potentsiaali, mis tõukab tagasi edasise difusiooni vastu.

Korduv frustratsioon ja kasulik vihje labori tõrgete eemaldamisel on see, et käitumine, mis väljastpoolt tundub "ootamatu" (pinges sõltuv kapatsiteet, laengu hoiustamise efektid, aeglane taastumine), omab sageli mõtet, kui ammendumisala käsitletakse dünaamilise elektrilise objektina, mitte staatilise piirina.

Ühenduse pingestamine

Pingestamine ei muuda lihtsalt dioodi kahe puhta oleku vahel; see muudab ammendumisala kuju ja muudab, kuidas kandjad sisestatakse, pühitakse, salvestatakse ja taaskombineeritakse.

Esimene pingestamine asetab anoodi kõrgemale elektripotentsiaalile kui katoodi. Ühenduse barjäär efektiivselt väheneb ja ammendumisala kitseneb.

Barjääri vähenedes süstitakse enamuskaandjad ühenduse kaudu ja muutuvad vähemuskaandjateks teisel pool.

Enamuskaandjate süstimissuundade suunad esimesel pingestamisel:

• Elektronid liiguvad n-st p-sse (siis käituvad p-regioonis vähemuskaandjatena).

• Augud liiguvad p-st n-isse (siis käituvad n-regioonis vähemuskaandjatena).

Kui süstimine kasvab, suureneb dioodi vool pingsalt pingest.

Tõrkeotsingu ajal kipub see järskus provotseerima tugevaid reaktsioone: "väike" esi-pinge nihke võib põhjustada üllatavalt suurt voolu muutust, mistõttu ring, mis näib olevat vaid veidi esi-pingestatud, võib osutuda ootamatult kuumemaks, kui tolerantsid ja temperatuuri järk-järguline muutus kuhjuvad.

Tagurpidi pingestamine asetab katoodi kõrgemale elektripotentsiaalile kui anoodi. Ammendumisala laieneb, efektiivne barjäär suureneb ja enamuskaandjad tõmmatakse liidese juurest eemale.

Ideaalne diood näitaks nullvoolu, kuid reaalsed osad näitavad tagurpidi lekkevoolu, mida juhivad vähemuskaandjad ja kandjate genereerimine ammendumisalas.

Lekkevool võib toatemperatuuril tunduda väga väike, kuid see suureneb sageli kõrgematel temperatuuridel. Suure takistusega ringides ja kuumades keskkondades muutub lekkevoog seega oluliseks parameetriks, mida tuleb hoolikalt arvesse võtta.

Piisavalt kõrge tagurpidi pingel toimub katkemine ja tagurpidi vool tõuseb järsult. Alusmehhanism sõltub struktuurist ja dopingust, kus Zeneri ja lavina käitumine on tavalised kategooriad.

Katkemine ei ole loomult katastroofiline: mõned dioodid on ehitatud seal töötama, ja isegi "tavalised" dioodid võivad ellu jääda, kui ümbritsev ring piirab voolu kontrollitud viisil.

Paljud laborikadumised, mis näivad nagu "diood lihtsalt katkes katkemisel", osutuvad teisel pilgul ennustatavaks, tihti seostatult puuduva seeria takistusega, optimistliku võimsusteega või voolu piiramisega, mis eksisteeris paberil, kuid mitte reaalses kokkupanekus.

Terminaalid, polaarsus ja voolu konventsioonid

p-poole terminali nimetatakse anoodiks ja n-poole terminali nimetatakse katoodiks.

Tavaline vool on määratletud voolama anoodist katoodi suunas esi-juhtivuse ajal, mis vastab skeemides, andmelehtedes ja tüüpilistes mõõtmisseadetes kasutatavatele konventsioonidele.

Ringide diagnoosimisel aitab anoodi/katoodi orienteerimisele tähelepanu pööramine vältida klassikalist segaduse allikat: elektronide voolu suuna segamine tavalise voolu suunaga ja seejärel oodatud pingelangude vale tõlgendamine.

Sümbolid, viitesüsteemid ja füüsilised tähised

Skeemidel näitab dioodi sümbol eelistatud suunda tavalise voolu voolamiseks.

Tavalised viidete süsteemid sisaldavad:

• D

• VD

Füüsilistes pakendites on katoodi tihti märgitud riba või triibuna.

Prototüüpimise ja ümbertegemise ajal on rahustav harjumus kinnitada, et tähistus vastab jalajälje orienteerimisele enne toite rakendamist; see kiire kontroll võib ära hoida tunde kestva "müsteeriumi" vea jälitamise, mis osutub lihtsaks orienteerumise sobimatuks, eriti kui mitmed dioodi pakendid jagavad sarnaseid kontuure.

Dioodi kirjeldatakse sageli ühe suunalise elemendina, kuid täpsem kirjeldus on väljaala juhitav ühendus, mille ammendumisala ja kandjate dünaamika arenevad pidevalt pingest, temperatuurist ja ajast.

Disainilahendused kipuvad olema puhtamad, kui dioodi analüüsitakse ammendumise laiuse, süstimistasemete, laengu salvestamise ja katkemismehhanismide kaudu, selle asemel et käsitleda seda puhtalt binaarse juhtmina versus blokeerimis abstraktsioonina.

See mõtteviis muutub eriti veenvaks kõrge kiirusel lülitamisel, kõrge pinge stressi ja kõrge temperatuuri töötingimustes, kus ühenduse sisemine olek võib vaikselt domineerida, mida ülejäänud ring kogeb.

Diode tuvastamine ja moodsad pooljuhtmaterjalid

Dioodide kasutamine on mõistlikum, kui neid käsitletakse kui väikest süsteemi, mitte kui ühte sümbolit skeemil. Ühendus määrab põhivoolu-jänn curve, kuid pakett ja ümbritsev paigutus otsustavad sageli, kas see käitumine püsib reaalses koosolekutes. Lüliti- ja võimsusdisainides on jõudlus sageli kujundatud, mõnikord ebamugavalt, termiliste piirangute, kõrvalise induktiivsuse ja parasitaarse mahtuvuse abil. Valikuprotsess, mis tavaliselt toimib, on elektriliste vajaduste kaardistamine füüsilistele piirangutele ja ainult siis valida valik materjaliplatvormi kaudu.

• Elektrilised nõuded: tagasisuunaline pinge, keskmine/piikvool, lülitusfrekvents, lubatav kadu

• Mehaaniline reaalsus: pakendi stiil, paigaldusmeetod, jahutusrada, trükkplaadi vask ja õhuvoog

• Materjalide süsteem: Si, Ge, SiC, GaN

Pakendi äratundmine

Väiksed pakendid käituvad kenasti kuni hetkede, mil nad ei käitu, tavaliselt, kui ümbritsev temperatuur tõuseb või õhuvoo eeldused osutuvad optimistlikuks. Aksiaalne klaas ja väikesed plastkehad on madala võimsuse ja signaalitööde puhul tavalised, kuna neid on lihtne paigutada ja need on odavad, kuid nende soojus väljub peamiselt juhtmete kaudu ja trükkplaadi jälgede sisse. See lähenemine tundub tagasihoidlikul voolul lihtne, kuid muutub järk-järgult piiranguks, kui töötsükkel tõuseb, vask on õhuke või trükkplaat asub lähedal teistele kuumadele komponentidele.

Pindmontaažipakendid lühendavad juhtmeid ja vähendavad silmusepinda, mis tavaliselt parandab kõrgkiirusliku lülitamise käitumist. Termiline lugu muutub samuti: soojuse levik vaskpindadele muudab trükkplaadi jahutuslahenduse osaks, mis võib olla rahustav, kui paigutus on helde ja natuke ärevusttekitav, kui disain on ruumipiirangutega. Teisisõnu, SMD viib sageli termilise kontrolli komponendilt trükkplaadile ning see võib olla teretulnud vahetus või ootamatu peavalu sõltuvalt kihistusest ja vase eelarvest.

Poldi-, poldiga ja mooduliformaadid ilmnevad, kui vooluhaldus muutub soojuse eemaldamise harjutuseks. Need pakendid pakuvad rohkem korduvat termilist liidest raamile või külmale plaadile ja nad premeerivad distsiplineeritud mehhaanikat. Pole haruldane näha, et suurel paberil diood töötab kuumemalt, kui oodata, kuna paigalduspind ei ole piisavalt lame, pöördemoment varieerub ehituste vahel või termilise liidese materjal rakendatakse ebaühtlaselt. Need detailid ei ilmu sageli skeemikesksetes aruteludes, kuid nad otsustavad sageli välitöö ja pikaajalise nihke.

Tavalised pakendigruppide kategooriad, mida praktikas kasutatakse:

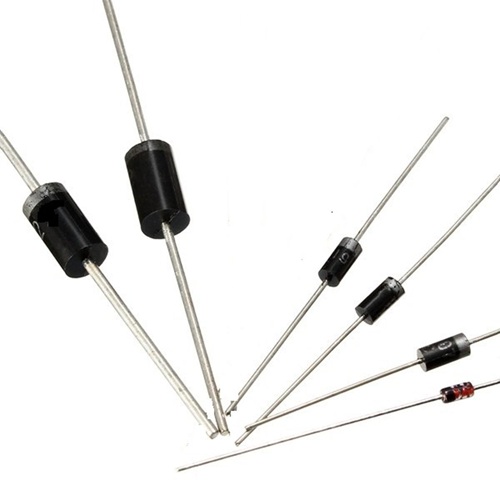

• Aksiaalne klaas

• Väike plast (aukude kaudu)

• SMD (erinevad juhtmeta/juhtmetega)

• Poldi/poldiga, võimsuse moodulid

Kui di/dt ja dv/dt tõusevad, katkeb pakendi induktiivsus ja puutekapasitans viimasel ajal taustainete detailidest ja hakkab ilmnema nagu ülepinge, helisemine ja lisalülituskao. SMD osad sageli vähendavad juhtme induktiivsust, mis võib rahustada lainevorme, kuid nad toovad endaga kaasa ka kaubandusvõimalusi, nagu tihedam läbilaske/selgus kõrgema pinge juures ja tugevam sõltuvus trükkplaadi termilisest disainist.

Kiiretes muundurites on diood, mis "võidab", sageli see, millel on madalaim kombineeritud kadu kokku pandud paigutuses, mitte see, mis näeb välja parim, kui võrreldakse ainult edasipidi langust ühes voolus. See teadvustamine võib olla veidi pettumusttekitav osade valimisel, kuid see toob sageli kaasa rahulikuma EMI käitumise ja vähem hilises etapis üllatusi.

Materjalide valik

Erinevad pooljuhtmaterjalid muudavad seda, kuidas diood käsitleb pinget, voolu, lülituskiirus, temperatuuri ja võimsuse kadu. Põhitoiming dioodil võib erinevates materjalides näida sarnane, kuid elektriline käitumine võib oluliselt muutuda, kui töötingimused, termiline stress või võimsustiheduse tõus. Germaanium, räni, GaN ja SiC toovad igaühel erinevad tugevused ja piirangud, mistõttu materjali valik muutub sageli tasakaalu otsimise protsessiks efektiivsuse, termilise jõudluse, lülituskäitumise, usaldusväärsuse ja süsteemi keerukuse vahel. Allolev võrdlus toob esile tüüpilise edasipidi pinge vahemiku ja praktilised omadused, millega iga materjaliplatvorm tavaliselt seotud on.

Materjal	Tüüpiline edasipidi pinge	Peamised omadused
Germaanium (Ge)	~0.3V	Madal edasipidi pinge kadu, kuid suurem lekkevool. Kasutatakse spetsiifilistes signaalrakendustes.
Räni (Si)	~0.7V	Kõige levinum ja kulutõhus materjal üldotstarbega dioodide ja transistoride jaoks.
Gallium Nitraat (GaN)	~1.0V - 3.0V+	Suurepärane kõrgsageduslikeks rakendusteks (nt kiirlaadijad, RF võimendid). Kõrge tõhusus.
Siliikoni Karbiid (SiC)	~2.5V - 3.5V+	Ideaalne kõrgvõimsuse, kõrgepinge ja kõrgetemperatuuriliste rakenduste jaoks (nt elektrilised sõidukid, päikeseinvertorid).

• Germaanium

Germanium diodid näitavad sageli madalamat ettenähtud langust (umbes 0.3 V mõõduka voolu korral), mis võib väikese signaali töös olla rahuldust pakkuv lähedal juhtivuse läve. Kaupa on suurem lekevool ja tugevam temperatuuritundlikkus. Suure impedantsi sõlmedes või sooja keskkonnas võib see leke vaikselt kalibreerida mõõtmisi, moonutada lävikohasid või tutvustada nihkeid, mis on hilises testimises raskesti "nähtavad".

See on üks põhjus, miks germaaniumiseadmed jäävad piiratud niširakendusteks. Nad saavad tõhusalt lahendada konkreetseid analoogprobleeme, kuid temperatuurikõikumine, pooluste stabiilsus ja leke käitumine tuleb hoolikalt kontrollida.

• Silikoon

Silikoon jääb laialdaselt vaikimisi valikuks, kuna see on stabiilne, taskukohane ja tavaliselt palju madalama lekega kui germaanium. Ettenähtud langust tsiteeritakse sageli umbes 0.7 V mõõduka voolu korral, kuid reaalsetes ringides paljastavad, kui palju see number muutub voolutiheduse, temperatuuri ja struktuuri valiku tõttu. Isegi "silikoon diodide" seas erineb käitumine tuntavalt tavaliste PN, Schottky ja kiire/üli kiire PN perede vahel.

Mis silikoon pakub igapäevainseneeringus, on ennustatavus laia tööriistade ulatuses ja sügav pakendamisvõimaluste ökosüsteem ning usaldusväärsuse ajalugu. Tootmistöös tundub see ennustatavus sageli mugavam kui jälgida väikest teoreetilist efektiivsuse eeliseid, mis võivad kaduda, kui paigutus ja termiline järjepidevus on reaalsed.

• Lai-Bändlõhe (SiC, GaN)

Lai-bändlõhe seadmed tõstavad praktilisi piire pingele, temperatuurile ja lülitamiskiirus. Suuremad bändlõhed ja kõrgemad kriitilised elektriväljad võimaldavad õhemat triiviala antud blokeerimispinge jaoks, mis vähendab juhtivuse kaotust ja toetab kiiremalt lülitamist vähem salvestatud laadimisega.

Mõju ei piirdusseadmega endaga. Lülitamisservad muutuvad järsemaks, mis surub muutusi magnetite mõõtmiseks, termilise strateegia ja EMI kontrollimiseks. Lai-bändlõhe osad võivad toota muljetavaldavat efektiivsust ja tihedust, kuid need avaldavad sageli ka kaootilist silmusgeomeetriat, nõrka summutamisstrateegiat või lahtist kontrolli poolpulsatsioonide ja tavalise režiimi müra üle. Kui ümbritsev disaini distsipliin vastab seadme võimele, võivad tulemused tunduda peaaegu pingutamatud; kui ei, pakuvad lainekujud kohest ja alandavat tagasisidet.

GaN vs. SiC praktikas

• GaN: tugev sobivus, kui lülitamiskaotus seab piiri

GaN valitakse sageli kõrgsageduslikke lülitamisstsenaariume, kus madal kapatsitiivsus ja kiire taastumis käitumine vähendavad lülitamiskaotust. Praktilistes ülesannetesse kalduvuses, premeerib GaN lahti, mis hoiab silmusinduktiivsuse madalal ja dv/dt kontrollituna, kuna muidu võivad soovimatud sisselülitused ja EMI kiiresti ilmneda.

Tavalised rakenduse näited: kiired laadijad, kõrge tihedusega DC/DC etapid, valitud RF võimumoodulid

Kui puhtalt teostatud, võimaldab GaN väiksemaid magneteid ja suuremat võimsustiheduse. Kui tähelepanutult teostatud, võib see tunduda "tujukas", kuigi juur põhjus on tavaliselt parasitilised ja paigutus, mitte seadme füüsika. See eristamine on oluline, kuna see muudab, mida sa parandada: vasest geomeetria ja summutamine, mitte juhuslikud osade vahetused.

• SiC: mugav valik, kui pinge, võimsus ja temperatuurikõikumine juhivad disaini

SiC on sageli eelistatud kõrgepinge, kõrge võimsusega konversioonis - kohtades, kus elektriline stress ja temperatuur ei ole viisakad. See toob endaga kaasa kõrge purunemissegu, tugeva kõrge temperatuuri käitumise ja maine vastupidavuse osas karmides energiamuutustes. Kasutatavates süsteemides leevendab SiC sageli termilist survet ja parandab efektiivsust kõrgematel pinge, kuid see võib ka suunata tähelepanu isolatsiooni koordineerimise, veepuhastuse/selguse ja hoovuse käitumise poole.

Tavalised rakenduse näited: EV veojõu invertorid, pardalaadijad, päikesepaneelide inverterid

Disainimeeskonnad, kes käsitlevad SiC-d kui silikooni asendust, jäävad tihti märkamata, kus see särab: süsteemi tasandi käitumine nõudlikku elektrilist stressi all, mitte lihtsalt ühe-to-one-komponentide uuendus.

Praktiline tunnustamine ja valikute tööprotsess

Alustage, kirjutades üles tööpiirid viisil, mis sunnib realistlikkust. Defineerige maksimaalne tagurpidi pinge varuga, pidev ja piik vool, vastuvõetav kaotus, lülitamise sagedus ja tegelik termiline keskkond (ümbriku ulatus, õhuvool, lähedased soojusallikad). Sealt valige pakend, mis vastab tõeliselt teie mehaanilisele jahutusrajale, mitte sellele, mida soovite.

Siis valige materjalide platvorm ja dioodide perekond, mis kõige paremini sobib kaotusbalance ja lülitamis käitumisega, mida saate toeta.

Dioodipere väärtused, mida tavaliselt hindatakse: standard PN, kiire/üli kiire PN, Schottky, SiC Schottky, GaN-põhised lahendused

Töölaua töö paljastab sageli erinevuse nominaalhindade ja kokku pandud reaalsuse vahel: häälestamine, mille põhjustab sissevõtmisinduktiivsus, temperatuuri tõus, mida domineerivad montaažidetailsed ning lülituskaotus, mida mõjutavad parasitaalsed mahtuvused. Üks mõõtmisharjumus, mis tavaliselt tasub end ära, on otse dioodi kontrollimine ülekande osas, hinnata sõlmpunkti temperatuuri, kasutades korpuse temperatuuri ja soojusvastupidavuse eeldusi ning vajadusel muuta hajutamist või paigutust, enne kui järeldatakse, et seadme valik oli vale.

See valideerimise stiil saavutab tavaliselt stabiilse lahenduse kiiremini kui mitme osa vahetamine, jättes füüsilise rakenduse muutumatuks.

Materjali valik ei käitu harva isoleeritud optimeerimisena. Si, Ge, SiC või GaN valimine seob projekti tõhususe, EMI profiili, soojusplaani ja mehaanilise rakendustüübi. Paljud edukad meeskonnad leiavad, et suurim edusamm ei ole uusima materjali kasutuselevõtt, vaid platvormi valimine, mis vastab nende võimele juhtida parasitaale, kontrollida soojusülekannet usaldusväärsete testidega ning hoida tootmise järjepidevana.

Laibandgiga osad võivad anda suurepäraseid tulemusi, kuid kasu ilmneb kõige selgemini, kui kogu projekteerimisprotsess, paigutuse distsipliin, mõõtmisharjumused ja ehitamise korduvus on valmis toetama seda, mida need seadmed nõuavad.

Dioodi omadused

Dioodi valimiseks kulub tavaliselt paremini, kui andmelehte koheldakse piiride kogumina, mis peab taluma reaalseid lainekujusid, reaalset PCB soojusvoogu ja reaalseid tolerantsustasemeid, mitte kui tüüpiliste väärtuste loetelu, mis paberil mugavalt tunduvad. Paljud projekteerimissegadused ilmnevad esimesel sisselülitamisel, kuna diood on samaaegselt nii elektriseade kui ka soojuskoormus, ja need kaks külge mõjutavad üksteist viisil, mida on kerge alahinnata lauaarvutuste ajal. Mõtteviis, mis säästab hiljem aega, on eeldada, et varajased mõõtmised tunduvad karmimad kui need korralikud, keskmised numbrid, mille teie arvutasite, ning valida ja kinnitada vastavalt.

Eesmine voolaja langeb tavaliselt soojuse eelarvesse

Maksimaalne eesmine vool (IF) paistab tõelisem, kui seda tõlgendatakse kui soojuse lakke, mis on seotud konkreetse pakendi ja testimistingimusega, mitte kui eraldiseisev elektriline lubadus. Eesmine juhtiv kaotus on tavaliselt ligikaudne:

Pcond ≈ IF × VF

Paljudes lülitus- või pulssrakendustes ei piirdu dioodi kogulahutus ainult juhtimisega; kommutatsioon ja lainekuju võivad lisada energiat, mida skeem ei "näita". Sõlmpunkti temperatuuri hindamine järgib tavaliselt:

Tj ≈ Ta + (Ptotal × RθJA)

Ta peegeldab ümbritsevat keskkonda seadme ümber ja RθJA muutub drastiliselt pakendi valikust, vaskpinnast, õhuvoolust, avade ühendamisest ja sellest, kuidas osa on mehaaniliselt kinnitatud. Sama osanumber võib avatud paigutuses, kus on heldelt vask, käituda viisakalt ja seejärel töötada ebamugavalt kuumalt tiheda paigutuse tõttu, tulemus, mis võib tunduda ebaaus, kuni sa meenutad, et termiline tee on tõhusalt osa ringist. Varajasi valikute tegemisel võib tihti tunduda mõistlikum alustada lubatud temperatuuri tõusust (teie soojusruum) ja tagurpidi arvutada pideva voolu, kui alustada pealkirja IF-st ja loota, et ploome hoolitseb selle eest.

Eesmine pinge (VF) muutub koos voolu, temperatuuri ja voolu tihedusega, seega kohtlemine seda kui fikseeritud konstant on koht, kus paljud kaotuse hinnangud vaikselt kursilt kõrvale kalduvad. Tuttav "0,7 V" on enamasti vaimne lühenemine väikese signaaliga räni PN dioodile mõõduka voolu juures; see ei ole universaalne tugipunkt.

Suurema voolu korral VF tavaliselt tõuseb, mis tähendab, et juhtiv kaotus võib tõusta kiiremini, kui esimese läbimise hinnangud viitavad. Suurema temperatuuri korral VF räni PN dioodide puhul sageli langeb, mis võib tõukuda voolu jagamiseks paralleelteedesse viisil, mis tundub vastupidine, kui ootasite stabiilset jagunemist.

Järjepidevam lähenemine on käsitleda VF-i piiratud vahemikuna, mitte kui ühte kena väärtust. Kui hoolite ennustatavast hajutamisest, kasutamine halvimat VF-i andmelehe kõveratest soovitud voolu ja sirgpsiis / ümbritseva temperatuuriga annab tavaliselt vähem ebameeldivaid termilisi üllatusi kui tavapärase numbri usaldamine.

Käivitamisvool, kapatsitiivne laadimine ja induktiivne tagasilöök loovad tavaliselt lühikesi eeselisi voolus olevaid tõukeid, mis ei näy stabiilse voolu arvutustes. Dioodid taluvad neid sündmusi, kui kaks tõde on ühel joonel: tipu tõuge jääb määratletud tõukepaketi piirete sisse ja soojus ajas jääb selle sees, mida pakend ja PCB saavad lahti lasta.

Tingimused, mida kontrollida:

• Tippu tõusva voolu jääb IFSM (kordumatu tõuke hind).

• Keskmine ja RMS soojus jääb tegeliku pulssvoolu termilisse kotti.

Harjumus, mis vähendab valdkonna mõistatusi, on võrrelda impulsi laiust, korduste arvu ja energiat andmelehe ülepingete juhistega, mitte eeldada, et see on lühike, seega pole vahet. Lühikesed impulsid sisenevad siiski soojust liitepunkti ja korduvad impulsid võivad temperatuuri kiiremini kuhjata, kui oodatud, eriti kui õhuvool on mõõdukas või kui plaat on soojuslikult suletud.

Tagasivool peaks jälgima reaalseid piike, mitte ainult nominatiivseid raile

Maksimaalne korduv tagasivool (VRRM) on usutavam, kui see on valitud kõige hullemate usutavate tagasipinge koormuste vastu, sealhulgas võnkumised, induktiivsed üleminekud ja kiiresti muutuvad ülepakkumised, mitte rahuliku, nominatiivse raile väärtuse vastu. Reaalsetes kokkutulekutes võib pidev tagasivool olla tõelisest tipust vaid väike osa, kuna parasitiline induktiivsus ja lülitusservad toodavad rõõmsalt piike.

Allikad, mis sageli paisutavad tagasipiike:

• Kaabli induktiivsus

• Trafo lekkiv induktiivsus

• Relésilmad ja teised induktiivsed koormused

• Kiire lülitusservade koostoimed kõrvaliste induktiivsuse ja mahtuvusega

Paljud disainid algavad konservatiivse pingemarginaaliga, sageli umbes kaks korda hullemate juhtumite pideva tagasivoolu ümber, ning hiljem täpsustatakse valikut mõõtmiste ja detailsete andmelehe teabega.

Asjad, mida tavaliselt sellele täpsustamisele üle vaadatatakse:

• Üleminekupingete reitingud

• Äkiline või ülepinge käitumine

• Kirjeldatud lainekujud, mis on salvestatud sobivate proovima

Rohkem peavarju VRRM-is ei tähenda mitte ainult häirete vältimist; see muudab ka disaini vähem tundlikuks paigutuse põhjustatud ülepakkumise ja tolerantsi kuhjamise suhtes. See lisaruum võib vähendada tundelist hõõrdumist käivitamisel, kuna kasutate vähem aega vaieldes lainekujudega, mis on tehniliselt lubatud ainult simulatsioonis.

Tagasipiike alahinnatakse sageli, kuna aeglasemad seadmed ei teata neist kunagi, ja isegi osilloskoop võib neid varjata, kui ribalaius on piiratud või proovima toob kaasa oma võnked. Kui diood asub induktiivsus või lülituspunkti lähedal, on mõistlik eeldada, et esimene skoopide salvestus näitab kõrgema sagedusega sisu kui simulatsioon vihjas, siis valida VRRM ja summutus/summutusvalikud selle reaalsuse silmas pidades. Laboratooriumis otsustab mõõtmisseade sageli, kas piik näeb välja "haldamisvõimeline" või "müsteerium", seega tasub käsitleda proovima eksperimendi osana - mitte neutraalse vaatlejana.

Lülituskäitumine

Madalate sageduste juures näivad paljud dioodid vahetatavad. Kui servade kiirus suureneb, hakkavad domineerima eristajad, mis on seotud laengu hoidmise ja parasitiliste nähtustega, ning need ilmnevad kui kadu, ülepakkumine ja müra, mis võivad olla üllatavalt kangekaelsed.

Kiiruslikud eristajad:

• Tagasivõtu käitumine

• Liitepunkti mahtuvus

• Koostoime ümbritsevate impedantsidega, mis muudab seadme käitumise EMI-ks ja võnkumiseks

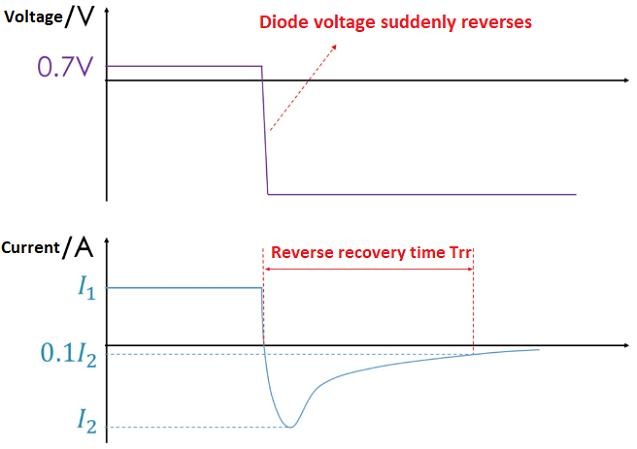

Tavalised PN dioodid talletavad laengu edasise juhtimise ajal, ja kui nad on tagasivooliga, peab see laeng eemaldama, luues tagasivõtu voolu. See vool võib tõlkida täiendavaks hajumiseks ja võib ka erutada kõrvalisi induktiivsusi, genereerides ülepakkumise, mis tundub "paigutusega seotud", isegi kui dioodi füüsika on juurpõhjus.

Tüüpilised tagasivõtu tagajärjed:

• Suurem lülituskaotus

• Pinge ülepakkumine kõrvalises induktiivsuses

• Hullem EMI käitumine

Kiire tagasivõtu dioodid vähendavad talletatud laengut. Schottky dioodid väldivad suures osas klassikalist vähemuse kande tagasivõttu, kuid see eelis on sageli seotud suurema lekke ja, paljude räni Schottky perede puhul, madalama tagasivoolu võimekusega. SiC dioodid valitakse sagedamini kõrgema pingega, kõrgema sageduse etappides, kuna need seovad tugeva pingetootmise puhta tagasivõtu käitumisega, mis võib muuta efektiivsuse ja lülituslainete kujundamise lihtsamaks.

Parema tagasivõtu käitumise korral peab summutus olema vähem agressiivne. Hea paigutus on endiselt oluline, kuid puhtam tagasivõtt võib muuta vastavusse töötamise ja termilise seadistamise vähem nagu maadleminena.

Isegi kui edasine ja tagasine DC reiting näivad mugavad, võib liitepunkti mahtuvus laadida sõlme kõrgel sagedusel viisil, mida on lihtne jätta tähelepanuta skeemi ülevaate ajal. Cj võib aeglustada üleminekuid, sisestada displacement voolu tundlikesse sõlmedesse ja resoneerida silmuse induktiivsusega.

Lihtsad Cj-põhised efektid:

• Aeglasemad serva üleminekud

• Displacement vool lähedal olevatesse sõlmedesse

• Resonantsid induktiivsusega, mis ilmuvad kui võnked

Selle tõttu väärivad andmelehe mahtuvuskurvid sageli sama tähelepanu, mida annate tagasivõtu kõveratele. Laboritöös on Cj sagedane põhjus, miks üks diood näib vaikne, samas kui teine muudab muunduri tundlikuks või raskemaks stabiliseerida, ja seda erinevust võib tunda juba kaua enne, kui see korralikult seletatud.

Eksponentsiaalne I–V kõver tähendab, et väiksed VF muutused võivad voolu tugevalt mõjutada

Dioodi I–V suhe on eksponentsiaalne, seega võivad mõõdukad VF liikumised põhjustada suuri muutusi voolus. See mitte-lineaarsus muutub eriti nähtavaks, kui diodi kasutatakse klambrina või juhtimis elemendina, mitte lihtsalt sirge dioodina.

Rakendused, kus see mitte-lineaarsus kiiresti esile tuleb:

• Klamberringid

• OR-iva rakendused

• Taseme muutmine

• Voolu juhtimine

Temperatuuri äravool ja protsessi varieerumine võivad VF-i piisavalt liigutada, et voolu olulisel määral muuta, mistõttu "tüüpilised" kõverad loovad intuitsiooni, kuid ei paku palju meelerahu, kui vajate prognoositavat piiri. Kui diood kaitseb kulukaid vooluringe, tundub halvimate juhtumite kõverate ümber projekteerimine distsiplineeritum kui tüüpilise käitumise peale panustamine.

Temperatuuri muutused muudavad korraga mitmeid dioodi käitumisi ning need muutused ei ole alati "kasulikud" sama suunas. Seetõttu võib toatemperatuuril tehtud kontroll tunduda puhas, samas kui sooja mahuti test paljastab tegeliku piirangu.

Temperatuuri põhjustatud muutused hõlmavad tavaliselt:

• VF käitumine (tihti väheneb temperatuuriga PN räniosakeste puhul)

• Leekiv vool (tihti tõuseb temperatuuriga tugevalt)

• Ohutud tööpiirid, millel on vähem ruumi hingata, kuna termiline gradient on kitsas

Paljud kangekaelsed dioodi probleemid on temperatuuriga seotud, ilmnevad alles pärast seda, kui plaadid on niisked, mahuti soojeneb või keskkond on lihtsalt kuum. Nende tingimuste arvestamine varakult vähendab võimalusi prototüübi jaoks, mis käitub ideaalsetes tingimustes ja halvasti realistlikus keskkonnas.

Materjali- ja perekonna valikud

Räni jääb üldkasutatavatesse lahendustesse populaarseks, kuna see pakub tavaliselt madalat lekkevoolu ja robustset käitumist levinud töötemperatuuridel ja pingetel. Germaaniumi osad näitavad tavaliselt samadel temperatuuridel kõrgemat lekkevoolu, mis muudab need vähem atraktiivseks paljude kaasaegsete disainide puhul, välja arvatud nishi vajadused.

Kiire ülevaade tavalistest peredest:

• Schottky: madal VF mõõduka pinge ja kiire käitumisega, sageli koos kõrgema lekkevoolu ja piiratud VRRM-iga paljudes peredes.

• SiC: tugev kõrgepinge võimekus ja puhas lülitus, sageli kõrgema VF-ga madala voolu juures kui räni Schottky.

• Kiire PN: keskmine tee, kui kulud/saadavus juhivad otsust, taastumis käitumine vajab endiselt kinnitust.

Valikuperspektiiv, mis paljudele meeskondadele rahu toob, on varakult otsustada, milline piirang on kõige tõenäolisem, et teie disaini iteratsiooni domineerib: kas olete kadu/temperatuuriga piiratud või häire/kohisevaga piiratud? See raamistamine suunab teid õigesse dioodiperekonda kiiremini kui üksiku peamise parameetri üle muretsemine.

Polaarsuse tuvastamine

Katoodi riba on tavaliselt kiireim visuaalne vihje, kuid märgistus varieerub pakettide, lintide orientatsiooni, rullide ja tarnijate vahel ning segadus kipub ilmuma just siis, kui olete väsinud või liigute kiiresti. Kui polaarsuse viga maksab prototüübi, raiskab tõrkeaja või loob segadust tekitava rikke, siis kiire DMM kontroll diooditestimise režiimis on madala pingutusega viis selle riski vähendamiseks.

Mida kiire dioodi-mooduli kontroll tavaliselt näitab:

• Eesmine suund: usutav VF

• Tagumine suund: OL või palju kõrgem mõõtmine

See väike samm takistab suure osa varajastest ülesehitusprobleemidest, eriti kui osad on uuesti pakendatud, käsitsi paigutatud või hankimisel asendatud.

Töövoog, mis sageli ellu jääb esimese plaadi ehitamiseks

1) Määrake pidevad ja ajutised tagurpidi pinged, seejärel valige VRRM, millel on varu mõõdetud või realistlikult mudeldatud tippude põhjal.

2) Hinnake juhtivust ja lülituskaotust, seejärel kontrollige Tj paketi termiliste andmete ja PCB reaalse jahutustingimuste (vask, õhuvool, paigaldustihedus) abil.

3) Valige dioodipere lülituskiirusest ja EMI käitumisest, mitte ainult VF-ist.

4) Kinnitage, kasutades töötasandi lainevorme temperatuuril; lülituspunktide lähedal oodake, et esimene skoopide jäädvustus näitab servaga seotud stressi, mis algses analüüsis tundus väiksem.

5) Kinnitage valik alles pärast seda, kui joonistus ja termiline reaalsus on esindatud, kuna pakett ja vask määravad sageli tulemuse rohkem kui skeem osutab.

Praktikameetodid dioodide testimiseks

Diooditest harva õnnestub, kui otsida täiuslikku numbrit; see õnnestub suunatud, ilmselgete rikke viiside tuvastamise ja selle tunnustamise kaudu, kui ümbritsev ringkeedus moonutab näitu. DMM dioodirežiimis on tavaliselt kiiruselt kõige kiirem välitest, kuna see rakendab väikest kontrollitud voolu ja raporti edastab edasi langenud, kuid näit saab palju rohkem tähendust, kui hoida konteksti meeles: dioodi tüüp, oodatav vooluvahemik ja kas seade on mõõdetud ringkonnas või isoleeritud. Kui sümptom ja mõõtur ei kattu, on sageli mõõturiseade see, mis peab olema teadlikum, mitte sinu kannatus.

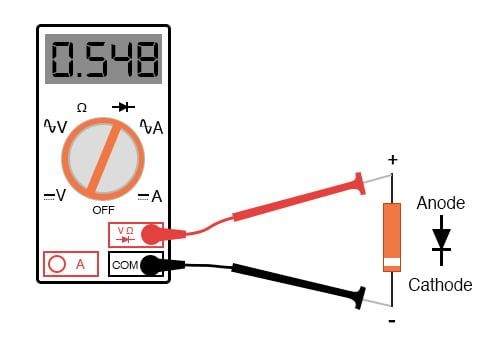

DMM-i kasutamine dioodi režiimis

Asetage punane sond anoodi ja must sond katoodile. Terve silikoondiod loetakse tavaliselt 0,55–0,85 V, täpne väärtus sõltub DMM-i katsevoolust ja dioodi struktuurist. Germaaniumiseadmed loevad sageli madalamalt, umbes 0,2–0,35 V.

Pöörake sondid ümber. Terve diood näitab tüüpiliselt OL, väga kõrget näitu või mitteülekande indikatsiooni. Rikkeotsingus on sageli veenevamaid nende ühte suunda edastuvad ja teist suunda blokeerivad mustrid kui täpne edasiviiv number.

Kui diood loeb mõlemas suunas umbes 0 V, on see tõhusalt lühises; see järgneb tihti ülevoolule, pöördpolaarsetele sündmustele või pinge piikidele.

Kui see loetakse OL mõlemas suunas, võib see olla avatud, seest purunenud, halvasti joodetud või lihtsalt mitte piisavalt jõuliselt mõõturiga edasiviivaks pinge suunamiseks (stsenaarium, mis esineb mõnede LED-ide, teatud Schottky komponentide sõltuvalt mõõturi käitumisest ja järjestatud dioodide puhul).

Siin on ka emotsionaalne piiramine oluline: veidi vale VF ei tähenda automaatselt, et osa on halb. Paljud töötavad dioodid loevad külmana kõrgemalt, soojendades madalamalt ja muutuvalt DMM-i katsevoo järgi. Kui suunatset on kontrollitud ja VF on dioodiperekonna jaoks usutav, on see sageli piisav esimese rikkeotsingu jaoks.

Miks mõõtmised ringkonnas petavad

Ringkonnatestimine võib vale teavet anda, sest DMM-i vool võib liikuda paralleelsete komponentide kaudu sihtdioodist mööda. Alternatiivsed teed hõlmavad sageli takisteid, teisi dioode, transistorite pihustite ja IC-sisest kaitset. Tulemuseks võib olla veenvalt normaalne välimus isegi siis, kui testitav diood on avatud, või see võib näidata ülekandeid mõlemas suunas, isegi kui diood on heas seisukorras.

Aeglaselt kulukamad juhtumid hõlmavad tavaliselt ronge ja signaalijooni, mis on ühendatud IC-dega, kus sisemised kaitse dioodid võivad mõõturivoolu kleepida ja impersonaadi kummalist edasiviivat langust, mida te ei oodanud.

Usaldusväärsuse suurendamiseks tõstke üks juhe või isoleerige diood ümbritsevast võrgust. Ühe juhtme tõstmine on tavaliselt piisav; see on kiirem kui täielik eemaldamine, õrnem padjandite jaoks ja vältida pikemat tõrgeteotsingut kummitusülekande teede tõttu.

Töövoog, mis tundub sageli efektiivne, on:

• Testige esmalt ringis skriinimise eesmärgil.

• Kui ebamugav, isoleerige üks juhe ja testige uuesti.

See kaheastmeline harjumus säästab aega, samas kui see viib järeldusele, mille taga saate seista.

Erilised dioodid

Schottky dioodid

Schottky dioodid loevad sageli umbes 0,15–0,45 V, nii et number, mis tundub liiga madal, võib olla täiesti legitiimne. Neid kasutatakse laialdaselt toiteallikates ja kiiret ümberkujundamist, kuna edasiviiv kadu võib olla madalam.

Üks praktiline ettevaatuserakendus: Schottkyd võivad halveneda, arendades suurenemist enne, kui nad ebaõnnestuvad ilmses lühises. Elementaarne DMM test võib endiselt tunduda aktsepteeritav, samas kui ringkäik on sugusus pinge all. Kui sümptomid viitavad lekkimisele (ootamatult ootemu vool, rongid, mis langevad, osad soojenevad tühikäigul), võib pöördülekanne kontrollida, kasutades DC toiteallikat ja järjestikku takistit, mis paljastab, mida dioodirežiim ei pruugi.

LED-id

LED-edasi langeb kõrge, kui tavalised silikoondiod: punane on sageli umbes 1,8 V, samas kui sinine/valge võib ületada 3 V. Mõned DMM-id ei paku piisavat koormust pinget dioodirežiimis, et edasiviimiseks teatud LED-e, nii et mõõtur võib näidata OL isegi siis, kui LED on heas seisukorras.

LED-i kinnitamiseks pakub voolupiiratud allikas (väike toiteallikas pluss takisti) sageli selgemat vastust kui ainult dioodi režiimi toetamine, ja vähendab juhusliku ülevoolu võimalust testimise ajal.

Zener dioodid

DMM-is näeb Zener tavaliselt välja nagu normaalne diood edasiviivas suunas. Määrav käitumine on pöördtõrke pinge (Vz), mille enamik DMM-i dioodirežiime ei suuda saavutada.

Zeneri toimimiseks käivitage DC toiteallikas ja järjestikku takisti, pöörduge Zeneri poole ja mõõtke pinget selle kohal. Valige takisti, et hoida voolu ohututes piirides. See joondab testi selle järgi, kuidas osa käitub tegelikes ringkondades ja väldib vale mugavust edasilükkamatu kontrollimisel.

IR LED-id

IR LED-id ei paista sageli nähtavalt. Telefonikaamera suudab sageli tuvastada emissiooni nõrga valgusena, kui LED on ettepoole voolu all, mis muutub mugavaks kinnitusetapiks, kui DMM-i lugemine on ebamugav või kui soovite kontrollida, et seade kiirgab pigem kui lihtsalt juhib.

Üksikisikust üle liikudes

Hea diooditest vastab kolmele küsimusele: kas see juhib ettenähtud suunas, kas see blokeerib tagasisuunas katsetingimustes ja kas käitumine vastab selle ringluses kasutatud dioodi tüübile. Eesmine langemise arv on sageli parem käsitleda kui sõrmejälge, mis toetab hüpoteesi, mitte kui ranget spetsifikatsiooni auditi.

Vigaotsingul osutavad ebamugavad lugemised tavaliselt kas paralleelsete ahelate vooluringis või katsemudeli ja dioodipere vahelisele sobimatusele. Kui mõõturi tulemused ja ringluse sümptomid on vastuolus, on sageli targem usaldada sümptomeid ja parandada testi: eralda üks juhtmestik, rakenda kontrollitud vool või kinnita Zeneri purunemine toite all. See lähenemine vähendab ümbertegemist ja aitab vältida funktsionaalsete osade asendamist, samal ajal kui tõeline viga jääb puutumatuks.

Dioodide funktsioonid ja reaalsed rakendused

Diood teenib oma maine suunatud juhtivuselt, kuid tegelikes ahelates käituvad need harva nagu puhas "ühe suuna element." See asümmeetria muutub praktiliseks tööriistaks lainekujude kujundamisel, suunates energiat sinna, kus see on teretulnud, ja heidutades seal, kus see põhjustab probleeme. Igapäevases kujundustöös on raske mitte arendada tervet austust dioodi suhtes kui mittelineaarse lüliti suhtes, mille eesmine langus, ühenduskapasitaadid, tagasirežiim, lekked ja temperatuuri triiv jätavad süsteemi käitumisele nähtavad sõrmejäljed. Nende mittesihipäraste omaduste käsitlemine esmaklassiliste kujundusainetena vähendab tendentsi hilisemate üllatuste järgi.

Kottide tuvastamine AM-vastuvõtjates

AM vastuvõtus kasutatakse dioodi tipp-kotirektaationiks. Kuidas negatiivne polaarsus RF kandjast maha surutakse, muutub modulaatorikott kergesti kätte saadavaks nagu madalsageduslik pinge detektori väljundis. Järgmine RC-võrk silees RF, vahetades jääkaito vastupanu reaalse audio dünaamika jälgimise vastu.

RC ajakonstandi valimine, samal ajal auditi detailide säilitamine

RC väärtus elab kitsas, praktikas põhinevas vahemikus, kuna see peab rahuldama kaks vastandlikku käitumist korraga: hoidma laadimist RF tippide vahel, kuid siiski piisavalt kiiresti alla laskma kotti jälgida.

RC sihid, mis töötavad sageli traditsioonilistes AM koti detektorites:

• RC on palju pikem kui kandja periood, nii et kondensaator ei tühjendu oluliselt RF tippide vahel.

• RC on palju lühem kui kiireimad kotti variatsioonid, mis huvitavad, nii et väljund suudab jälgida audio muutusi.

Kui RC kaldub liiga väikeseks, kanded detectori väljundis liigset RF lainet; amplifikatsiooni järel, niisiis tulemuseks on sageli sõmer või lärmakas, ja ulatus jälgib tavaliselt rahutuks. Kui RC kaldub liiga suureks, kondensaator jääb tippude külge; siis ei suuda detektor jälgida kiirelt allapoole liikuvat kotil, tootmata diagonaalset katkestust, mida kuulajad kirjeldavad sageli kui tuhmunud rünnakute ja vähenenud selguse. Tavaline häälestamismeetod algab kandja sagedusest ja kõrgeimatest nõutud audio sagedustest, millele järgneb RC reguleerimine, kontrollides moonutusi osakraani kaudu ja jälgides muutusi kõne selguses või löögi reageerimises.

Mittesihipärased dioodi käitumised, mis ilmnevad tuvastustulemustes

Eesmine langus ja ühenduskapasitaadid mõjutavad regulaarselt kotidetektori jõudlust viisil, mida on kergesti alahinnatud, kuni nõrgad signaalid on seotud. Madalat RF amplituudide puhul käitub eesmine pinge kui tõhus tuvastustõrge, seega tundlikkus langeb varakult, kui arutlusettepanek soovitab. See on üks põhjus, miks väikese signaali dioodid ja Schottky dioodid on sageli valitud nõrkade signaalide AM tuvastamiseks: ahel "ärkab" lihtsalt varem.

Ühenduskapasitaadid saavad samuti tungida häälestatud ringlusse, vähendades Q-d või nihutades resonantsi ja vaikides vähendades selektiivsust. Kui detektor on ühendatud ilma vahelülitita või on paigutamise ajal ümber paigutatud, võib esimeses vastus muutuda piisavalt mõõdetavaks. Mõtteviis, mis tavaliselt tasub end ära, on kaaluda detektori dioodi RF võrgus osana, mitte "audiot ainult" plokina; dioodide tüüpide vahetamine või detektori ühenduse liigutamine muudab sageli samal ajal RF käitumist, isegi kui madalsageduslik väljund näeb siiski usutav.

Võimsuse rekteerimine

Sildurid tõlgivad vahelduvvoolu pulsivaks alalisvooluks, et filtratsioon ja reguleerimine saaksid toota kasutatavaid toitepeatusi. Suunatud juhtimine võimaldab sildumist, kuid topoloogia määrab suures osas, kuidas ripples välja näevad, kuidas transformaatorit koormatakse ja kus tõhusus kaob. Praktikas ilmnevad silduri otsused sageli hiljem kuumuse, kuuldava transformaatori suminana või ootamatuna koormuse all, tavaliselt kõige vähem mugaval ajal.

Poollaine sildurid

Poollaine sildur kasutab ühte dioodi ja ainult ühte pooltsüklit vahelduvvoolu vormis. Ring on lihtne ehitada ja odav, kuid kasutamata pooltsükkel jätab tõhusalt saadaval energia lauale. Ripple ilmneb liini sagedusel, mis muudab filtrimise tunnet rohkem kangekaelseks, kui oodatud, suunates disainereid suuremate reservuaarikondensaatorite suunas ja aktsepteerides kõrgemaid tipplaadimisse vooge.

Need tippvoolud võivad dioodi ja transformaatorit stressida, ning need võivad suurendada pingelangust, kui allika impedants ei ole väike. Laual esitatakse see sageli nii: "see nägi lahtiselt hea välja, kuid kukkus kokku, kui küsisin voolu", mis ei ole nii müstiline, kui plokki pultitakse, mitte keskmiselt.

Täislaine silla sildurid

Täislaine sildus kasutab nelja dioodi, et silduda nii vahelduvvoolu vormi mõlemad pooled. Ripple'i sagedus kahekordistub, mis muudab antud rippli sihtmärgi tavaliselt kergemini saavutatavaks väiksema mahtuvusega kui poollaine lähenemisviisil, ja koormuse reguleerimine paraneb tavaliselt. Kaup on see, et iga juhtimise intervalli jooksul voolab vool läbi kahe dioodi järjestikku, seega suureneb juhtimise kadu võrreldes ideaalse lülitiga või teatud keskriba seadmetega.

Paljude tegelike ehituste puhul muutub termiline käitumine otsustavaks piiranguks. Isegi mõõdukad keskmised koormusvoolud võivad põhjustada märgatavat kuumenemist, kuna vool saabub kitsastes tippudes vahelduvvoolu vormi harjal. Tippvoolu käitumine muutub sageli silmatorkavaks alles pärast dioodi temperatuuri mõõtmist püsivates koormustingimustes, mitte ainult keskmise voolu kalkulatsioonidele toetudes.

Dioodi valik silduritele

Silduri dioodi valik on tavaliselt tasakaaluakt elektrilise kaotuse, lülitumise käitumise ja stressitaluvuse vahel.

Ühised valiku tegurid, mida sageli tasakaalustatakse disaini käigus:

• Eesmine pinge tegelikul töövoolul (madalam langus tähendab üldiselt vähem kadusid, eriti madalpinge peatuses).

• Tagasi taastumise käitumine (kiire/pehme taastumine vähendab tavaliselt lülituskaotust ja vähendab edastatud/kiirgava müra kõrgema sageduse keskkondades).

• Ülevoolu võime ja termiline takistus (laadimisimpulsid ja sissevool võivad stressi domineerida isegi siis, kui keskmine vool tundub tagasihoidlik).

Liini sagedusel toimivad tavalised ränidioodid sageli piisavalt hästi ja etteennustatavalt. Kõrge sagedusega muundurites võib tagasi taastumine muutuda peamiseks kaotuse ja EMI allikaks; sel hetkel valitakse sageli Schottky dioodid, kiire taastumise ränid või laia ribasügavuse võimalused, kuna nende lülituskäitumine on lihtsam hoiduda mürast ja jahutada, eeldades, et paigutus ja parasitid on võrdselt hoolitsetud.

Pinge reguleerimine ja kaitse

Zenerdioodid töötavad tagurpidi murdepunktil, et hoida ligikaudu konstantset pinget, mis toetab šundi viiteid ja klammerduskäitumist. Praktikas võivad need tunduda petlikult lihtsad: üks osa, üks takistus, valmis; kuni rakendatakse liini, koormust ja temperatuuri äärmusi ning “lihtne klamber” muutub kuumenemise ja taluvuse probleemiks.

Zeneri pingeregulatsiooni kujundamine liini ja koormuse muutmise kaudu

Zeneri šundi regulaator kasutab voolu piiramist, et piirata voolu. Disaini ülesanne on hoida Zenerit töös piirkonnas, kus see käitub nagu kasutatav viide, ilma et see satuks kahjustavasse kadu.

Zeneri voolu piirangud, mida disainerid tavaliselt kehtestavad:

• Üle põlve voolu, nii et Zeneri pinge on mõistlikult stabiilne ja dünaamiline impedants jääb piisavalt madalaks vajaliku täpsuse saavutamiseks.

• Allpool lubatud maksimaalset, mis on määratud energia kadu, mis on põhjustatud kõige halvemast sisendpingest ja minimaalsest koormusvoolust.

Pikaajaline usaldusväärsus sõltub sageli takistuse mõõtmisest kõige halvemates tingimustes, mitte normaalsetes töötingimustes. Kõrge sisendpinge, kerge koormus, külm algus ja kõrge keskkonna temperatuur võivad oluliselt suurendada Zeneri energia kadu võrreldes tüüpilise tööga. Termiline tõus ei ole mitte ainult usaldusväärsuse probleem; see mõjutab ka triivimist, ja efektiivne energia hinnang sõltub tugevalt sellest, kui hästi kuumus eemaldatakse vaskpinna, õhuvoolu ja korpuse tingimuste abil.

Kui Zenerid teenivad endiselt oma kohta kaasaegses riistvaras

Lülitusregulaatorid pakuvad tavaliselt paremat efektiivsust ja laiemat praktilist koormusvahemikku kui Zeneri šundi reguleerimine, eriti kui koormusvool on rohkem kui väike. Kuid Zenerid jäävad atraktiivseks rollides, kus nende käitumine tundub selge, kiire ja kergesti mõistetav erinevate rikete tingimustes.

Tüüpilised Zeneri rakendused kaasaegsetes disainides:

• Ülevoolu summutamine toite sisendites.

• Ülemineku summutamine aeglaste kuni mõõdukate energiaga sündmustele (tihti koos seeria takistusega või spetsiaalse TVS elemendiga).

• Lihtne viite genereerimine, kus tihe täpsus ei ole sihiks ja energia kadu on vastuvõetav.

Disaini vaatenurk, mis kipub pettumust vähendama, on käsitleda paljusid Zeneri rakendusi peamiselt kui pinge piirajaid, välja arvatud juhul, kui voolueelarve ja termiline keskkond on piisavalt stabiilsed, et toetada tõelist reguleerimis käitumist prognoositava hälbega.

Kaasaegsed dioodipered ja suuremõjulisuse rakendused

Kaasaegsed dioodid katab mitme materjali ja struktuuri, millest igaüks on kohandatud piirangute nagu edasi kaotus, lülitamise kiirus, temperatuuritaluvus, blokkeeriv pinge või optiline kiirgus ümber. Praktikas tähendab see, et “diood on diood” enam ei ole kasulik väide, kui sagedus, soe ja parasiitide mõju hakkavad graafikut juhima.

LED-id

LED-id võivad olla tõhusad valgusallikad, kuid nad reageerivad rohkem nagu vooluga juhitavad seadmed kui pingega määratud koormused, kuna edasi pinge varieerub temperatuuriga ja tootmisvahega. Väikeste indikaatorite jaoks võib ainult takistiga lähenemine toimida aktsepteeritavalt, kuigi heleduse ühtlus kaldub sageli varieeruma toite ja temperatuuri järgi. Valgustuseks pakuvad pideva voolu juhid tavaliselt ühtlasemat heledust, paremat kasutusiga ja järjepidevamat värvikäitumist, mille eelised saavad märgatavaks, pärast seda, kui on nähtud, kui kiiresti “peaaegu sama LED” erineb ühikutest.

Schottky dioodid

Schottky dioodid pakuvad madalat edasi pinget ja põhimõtteliselt ei oma tagasipöörduvat taastumist, mis muudab nad tugevaks valikuks, kui juhtimiskaotus või lülitamise puhtus on silmas pidas.

Tüüpilised Schottky paigaldusmustrid:

• Madalpingelised toite raudteed, kus kümned või sajad millivoldid tõlkivad tõeliseks efektiivsuseks ja peavaruks.

• Kiired klambrid digitaalsetel liinidel ja lülituspunktidel, kus taastumislaeng muidu süstiks müra.

Puudused ilmnevad kõrgema tagasusaga lekke ja sageli madalama tagasipinge hindadega kui paljud PN dioodid, mis võivad muutuda ebamugavaks kõrgematel temperatuuridel või kõrgemate pingete raudteedel.

SiC ja GaN seadmed

SiC ja GaN seadmed võivad vähendada juhtimise ja lülitamise kaotusi kõrge efektiivsusega energiakonversioonis ning nad toetavad kõrgemaid lülitamise sagedusi, mis võivad vähendada magnetilisi elemente ja kondensaatoreid. Vastutasuks muutuvad paigutus, rändava induktiivsus ja juhtimisstrateegia vähem andestavaks. EI ole ebatavaline, et oodatavad efektiivsuse kasud vähenevad, kui helid sunnivad aeglasemaid servi või kui täiendav EMI filter lisatakse vastavuse taastamiseks. Seadmese valik köidab tähelepanu, kuid füüsiline teostus on koht, kus lubadus kas realiseeritakse või vaikselt kulutatakse.

Laser dioodid

Laser dioodid võimaldavad kiudoptilisi linke, kaugusmõõtmist ja andureid, nõudes samal ajal hoolikat voolu, temperatuuri ja optilise tagasiside tingimuste kontrolli. Väikesed nihked juhtimisvoolus või termilises seisundis võivad piisavalt mõjutada lainepikkust ja väljundvõimsust, et see loeks süsteemi mõõdikutes. Tugevad disainid sisaldavad sageli voolu piirangut, pehme käivitamise käitumist ja kaitset peegelduste ja ESD vastu, kuna rike režiimid kipuvad olema järsud, mitte järk-järgult.

Andmed dioodid

“Andme dioodi” arhitektuurid kehtestavad ühesuunalise edastamise füüsilise ja elektrilise struktuuri kaudu, mitte toetudes ainult tarkvara poliitikale. Liides on korraldatud nii, et tagasikanal ei ole mitte lihtsalt keelatud, vaid puudub disaini poolest. Kõrge kindlustunde keskkondades raamib see turvalisuse väiksemaks riistvarapiiriks, mida saab kontrollida ja kinnitada, mis sageli sobib paremini pikaajalise toimimise usaldusväärsusega kui pidev konfigureerimise politseinik.

Praktiline valiku kontrollnimekiri

Nendes rakendustes tuleb dioodi valik tavaliselt lühikese nimekirja ebasoodsate parameetrite põhjal, mis otsustavad, kuidas ring toimib tõelistes laine kujundites ja tõelistes temperatuurides.

Parameetrid, mis tihti eristavad puhta ehituse häirivast:

• Edasi langus tegeliku töövoolu juures.

• Tagasi pinge peavarud, sealhulgas ülemineku sündmused.

• Tagasipöörduv taastumine ja liigendkapasitants.

• Lekke temperatuuril.

• Termiline tee pluss impulsisurve voolu võime.

• Mehaanilised ja paigutuspiirangud, kuna parasiidid võivad domineerida kõrgel ääre määral.

Lihtne ringi funktsioon ei taga stabiilset toimimist. Usaldusväärne töö sõltub seadmete füüsika, ringi topoloogia, sagedus käitumise, termiliste tingimuste ja kõige halvemate lainekujude tingimuste tasakaalustamisest, sealhulgas olukordadest, mis on esialgsete testide käigus keerulised ja kordamatud.

Järeldus

Diodid jäävad hädavajalikuks, kuna nad pakuvad lihtsat ja usaldusväärset kontrolli vooluhulga üle elektriahelates. Nende tegelik töövõime sõltub edasi- ja tagasivoolust, tagasisoontest, purunemisklassist, lülitamiskiirusest, termilistest piiridest ja füüsilisest ehitusest. Õige dioodi valik ja testimine aitavad vältida rikkeid, parandada efektiivsust, vähendada müra ja tagada stabiilne toimimine sirgestites, kaitseahelates, signaaliteedes, toiteallikates ja kaasaegsetes kõrgkiiruslike süsteemides.

Korduma kippuvad küsimused [KKK]

1. Miks muutuvad tagasivoolu hüpped dioodi ahelates sageli oluliselt kõrgemaks kui nimitoitepinge?

Tagasivoolu hüpped amplifitseeritakse tavaliselt parasitilise induktiivsuse, transformaatorkeermise induktiivsuse, releekohtade ja kiire lülitamise üleminekute tõttu, mis suhtlevad PCB mahtuvusega ja juhtmete geomeetriaga. Paljudes praktilistes ahelates esindab paberil nähtav stabiilne tagasivool vaid murdosa tegelikust tipprõhust, mida kogetakse lülitusürituste ajal. Need hüpped võivad muutuda piisavalt tõsiseks, et ületada VRRM hinnanguid, isegi kui nimivõimsus tundub ohutu. Seetõttu hinnatakse tegelikke lülituslainekuju hoolikalt, mitte ainult stabiilsete arvutuste pealt.

2. Miks põhineb VRRM valik tegelikul üleminekukäitumisel, mitte ainult nimitoitepingel?

VRRM valimine, mis põhineb ainult nimivoolul, ignoreerib sageli signaalide võnkumisi, üleglissimist, kaabli efekte ja induktiivset lülitamise käitumist, mis ilmnevad reaalses toimimises. Praktilised disainilahendused sisaldavad tavaliselt täiendavat pingepikendust, et taluda ootamatuid hüppeid ja paigutusest tingitud stressi. Diood, millel on rohkem tagasivoolu ruumi, käitub sageli prognoositavamalt sisselülitamisel, kuna see muutub vähem tundlikuks parasitiliste efektide ja mõõtmise ebakindluse suhtes.

3. Miks muutub tagasirekuperatsiooni käitumine kõrgete lülitussageduste korral kriitiliselt oluliseks?

Suurtes lülitussagedustes peab traditsiooniliste PN-dioodide sees olev laad eemaldama, kui seade läheb tagasivoolu. See tagasirekuperatsiooni vool suurendab lülitamise kaotust ja võib erutada kõrvalisi induktiivsid, põhjustades üleglissimist, võnkumisi ja EMI-d. Kui lülitussagedus tõuseb, mõjutab tagasirekuperatsioon üha enam termilist käitumist ja lainekuju kvaliteeti, muutes kiire taastumise ja Schottky seadmed kõrgkiiruslike muundamisdisainide jaoks atraktiivsemaks.

4. Miks parandavad Schottky ja SiC dioodid sageli lülitamise jõudlust võrreldes tavaliste PN diodidega?

Schottky dioodid väldivad suuresti klassikalist vähemuslaengute tagasirekuperatsiooni, mis aitab vähendada lülitamise kaotust ja üleglissimist. SiC dioodid ühendavad kõrge tagasivoolu võimekuse äärmiselt puhta taastumis käitumisega, muutes need eriti tõhusaks kõrgepinge ja kõrgsageduslikus süsteemis. Need omadused lihtsustavad sageli EMI kontrolli ja vähendavad agressiivsete summutuste vajalikkust lülitusahelate stabiliseerimiseks.

5. Miks peetakse dioodi jõe mahtuvust kõrgsageduslikes ahelates suureks mureks?

Jõe mahtuvus suhtleb ümbritseva induktiivsuse ja impedantsiga, luues resonantsse, aeglasemaid üleminekuid, nihkevoolu ja võnkumisi. Isegi kui edasi voolu ja tagasivoolu hinnangud tunduvad vastuvõetavad, võib liigse mahtuvusega lülitamiskiirus halveneda ja lisada soovimatut müra lähedal asuvatesse sõlmedesse. Kiirete lülitussüsteemide puhul muutub jõe mahtuvus sageli üheks peidetud teguriks, mis mõjutab EMI-d ja lainekuju stabiilsust.

6. Miks võivad edasi voolu kaotuse hinnangud muutuda ebatäpseteks, kui VF-i käsitletakse fikseeritud väärtusena?

Edasi pinge muutub pidevalt temperatuuriga, voolutasemega ja voolutihedusega. Ühine "0.7 V" eeldus peegeldab ainult piiratud töötingimusi silikoon PN diodide jaoks. Suurema voolu korral võib VF tõusta oluliselt ja suurendada juhtivuse kadu üle algsete ootuste. Suure temperaturiga võib VF-i käitumine muuta paralleelsete teede voolu jagunemist, luues termilise tasakaalu ja ettearvamatu hajumise. Seetõttu sõltuvad usaldusväärsed termilised hinnangud andmelehtede kõverdest realistlike töötingimuste alusel.

7. Miks on lühikesed pingeülekanded endiselt ohtlikud, isegi kui dioodi keskmine vool jääb madalaks?

Lühikesed impulssid, nagu käivitamise voolu, induktiivsed tagasivoolu ja mahtuvuslikud laadimisüritused, süstivad dioodi jõesse suurtes kogustes energiat väga lühikeste ajavahemike jooksul. Korduvalt tekkinud pingeülekanded võivad hakkida soojust kiiremini kui ootuspärane, eriti kui õhuvool ja PCB sooja levimine on piiratud. Isegi kui keskmine vool tundub tagasihoidlik, võib korduv impulsi stress järk-järgult kiirendada termilist väsimust ja pikaajalist degradeerumist.

8. Miks mõjutab PCB paigutus tugevalt dioodi lülitamise käitumist ja EMI jõudlust?

Suurte induktiivsusega lülitusvoorud suurendavad ülevoolu, kõikumisi ja tagasipöördumise stressi. Pikad jäljed, halb maapind ja kontrollimata voolutagastusteed võimaldavad parasiitsetel induktiivsusel kiiresti lülituvate servade muutumist EMI probleemideks. Isegi kvaliteetne diood võib induktiivses paigutuses halvasti töötada. Kompaktsed vooluringid ja kontrollitud tagasitee paigutused toovad tavaliselt kaasa puhtama lülituslainete ja ennustatavamate termiliste omaduste.

9. Miks valideerivad insenerid sageli dioodi käitumist reaalsete osillooskoperite mõõtmiste abil, selle asemel et tugineda ainult simuleerimisele?

Simulatsioonid alahindavad sageli parasiitset induktiivsust, ühenduse käitumist, kaabli mõju ja kõrgsageduslikke kõikumisi, mis ilmnevad monteeritud riistvaras. Reaalsed mõõtmised paljastavad sageli ülevoolu ja üleminekukäitumist, mis ei olnud skeemi tasandil analüüsides ilmsed. Seetõttu käsitlevad insenerid osillooskoperi proovima kui osa eksperimentist, kuna halvad proovima meetodid võivad moonutada lainefekte ja varjata dioodile osutatud tegelikku stressi.

10. Miks sõltub dioodi valik üha enam süsteemitase käitumisest, mitte isoleeritud andmelehtede spetsifikatsioonidest?

Kaasaegsed projektid hindavad dioode selle põhjal, kuidas nad suhtlevad EMI piirangutega, lülitus-tüüpi, termilised piirangud, paigutuse geomeetria, löögikäitumine ja pikaajaline usaldusväärsus. Diood, mis tundub ideaalne ühe parameetri põhjal, võib siiski tekitada keerulisi ülevoolu, müra või termilisi probleeme, kui see on integreeritud täissüsteemi. Edukad projektid tasakaalustavad tavaliselt taastumise käitumist, kapasitiivsust, pingemarginaali, termilisi omadusi ja PCB rakendust koos selle asemel, et optimeerida ainult ühte pealkirja spetsifikatsiooni.
