Ringkaitse selgitatud: ESD, ülevool, ülekoormus ja ülepingekaitse

Ringkaitse on hädavajalik, et hoida elektroonilised süsteemid stabiilsena, usaldusväärsena ja ohutena, kui esinevad ebanormaalsed elektrilised tingimused. Kaasaegne kaitse disain läheb kaugemale kahjude ennetamisest, kontrollides, kuidas ringid reageerivad sellistele sündmustele nagu ESD, ülevoolud, ülekoormused, lühised, koormuse loobumised ja juhtmevead. See artikkel selgitab ringkaitse põhimõtteid, erinevate rikete tingimuste käitumist ja praktilisi kaitse strateegiaid, mida kasutatakse kaasaegsetes automaatika-, tööstus- ja tiheda tihedusega elektroonikasüsteemides.

Kataloog

Ringkaitse mõistmine

Ringkaitse viitab tahtlikule ringide topoloogia ja komponentide valiku kombinatsioonile, mille eesmärk on hoida pinget, voolu ja temperatuuri ohututes tööpiirides, kui esinevad ebanormaalsed elektrilised tingimused. Kaitset ei käsitleta lihtsalt kahju vältimise funktsioonina, vaid paljude kaasaegsete disainide puhul kasutatakse seda, et kontrollida, kuhu voolab rikete energia, kui kiiresti see suunatakse ümber ja kuidas süsteem sellele reageerib, kas jätkates tööd, sisenedes kontrollitud seiskumist või jäädes lukustatuks teenindamise ajaks.

Ebanormaalsed sündmused, mida kaitse disainis sageli arvesse võetakse, hõlmavad:

• ESD

• Ülevool

• Lühis

• Ülekoormus

• Koormuse loobumine

• Kuumplugimise sündmused

• Juhtmevead

Praktilise inseneritöö vaatenurgast on kaitset lihtsam mõista, kui vaadata seda stressi juhtimise kaudu. Iga rike sisaldab energiaallikat ja energiateed. Ühendused ja pakendid võivad energiat salvestada või vabastada selliste efektide kaudu nagu kaabli induktiivsus või konektori kapatentsus, samas kui tundlikud pooljuhtstruktuurid ebaõnnestuvad, kui energia koondub liidetes, oksiidides või dielektrilistes kihtides. Tooted, mis läbivad kontrollitud laboritestimise, võivad siiski reaalsetes töötingimustes ebaõnnestuda, kuna välitingimused on palju vähem ennustatavad.

Hästi disainitud kaitsesüsteemid järgivad tavaliselt kahte eesmärki samaaegselt:

• Vähendada tippe elektrilist stressi, et seadme piire ei ületataks liidese klemmidel.

• Kontrollida voolu ja temperatuuri tõusu, et kuumutamine jääks hallatavaks ja pikaajalised kulumise mehhanismid oleksid minimaalsed.

Suurem tihedus ja kõrgem hind plaadi kohta suurendavad ühe ülemineku mõju

Kaasaegsetel elektroonilistel plaatidel on tihedam marsruutimine, õhem geomeetria, rangemad libisemise ja selguse kaugused ning suurem arv integreeritud vooluahelaid väiksemates füüsilistes alades. Tiheduse suurenedes võib üks kontrollimatu üleminek mõjutada rohkem kui ühte komponenti. Kahju võib levida kaudu jagatud toiteveerge, maandamisstruktuure või ühendatud liideseid, muutes isoleeritud rikke laiemaks süsteemitasandi tõrkeks.

Tavalised plaaditasandi tagajärjed kontrollimatutest üleminekutest hõlmavad:

• Kahjustatud toitejaotussüsteemid

• Kompromiteeritud I/O struktuurid

• Latentsed parameetrilised kaldenurgad

• Vahepealsed taaskäivitused

• Portid, mis osaliselt toimivad kuni koormuse või temperatuuri muutusteni

Väljakutse analüüs näitab sageli, et nähtav kahjustus ei ole alati vajalik usaldusväärsuse halvenemiseks. Korduvad väikesed ülekoormustingimused võivad järk-järgult vähendada elektrilist marginaali, kuni normaalne tööüritus, nagu rutiinne kaabli sisestamine või väike temperatuurimuutus, käivitab lõpliku rikke.

Madalamad tööpinged jätavad väikeste tipude jaoks vähem marginaali

Kui kaasaegsed protsessipunktid jätkavad toitepingete vähendamist efektiivsuse parandamiseks ja energiatarbe vähendamiseks, siis muutub erinevus nominatiivse tööpinge ja absoluutsete maksimaalse reitingute vahel väiksemaks. Üleminekud, mida varem peeti kahjutuks, võivad nüüd ületada ohutööpiire, eriti kui kiire lülitusääris suhtleb pakendi induktsiooni ja loob lokaalse ülekande.

3,3 V toitejuht ei taga, et iga sõlme jääb alati 3,3 V lähedale. Lühike jälje induktsioon, jagatud tagasitee ja samaaegne lülitusmürat võivad kokku koonduda teravate pingetõusude tekitamiseks, mis ei pruugi aeglasematel mõõtmispunktidel selgelt ilmuda.

Madala pingega süsteemides tavalised disainilahendused hõlmavad kiiremat klammerdust kaitstud sõlmes, lühemaid tagasiteid, vähendatud parasitaarinduktsiooni, kontrollitud ülekoormuse energiat ja madalamat energiat, et vähendada pikaajalist hõljuvat.

Temperatuuri tõus kontrolli all hoidmine muutub ka üha olulisemaks suure tihedusega süsteemides, kuna paljud rike mehhanismid kiirendavad soojust kiiresti, isegi kui ahel jätkab lühikeste funktsionaalsete testide läbimist.

Auto- ja tööstuslik sisend nõuab etappidena ja ajaga teadlikku kaitset

Auto- ja tööstuslikud energiasüsteemid kogevad regulaarselt elektrilisi sündmusi, mis erinevad märgatavalt kontrollitud laborisüsteemidest. Nende hulka kuuluvad külm käivitus, induktiivne tagasilöök ja koormuse prügi, mis suudavad tõsta toitepinget 40 V kuni 100 V vahemikku pikemateks perioodideks. Nendes tingimustes on harva piisav üksik kaitseelement.

Tüüpilised karmide sisendite sündmused hõlmavad:

• Külm käivitus

• Induktiivne tagasilöök kiirete äärtega

• Koorma prügivisak, millel on suur energia ja pikk kesta

• Tagurpidi polariteet

• Alglaadimise tingimused

• Edastatud RF häired

Usaldusväärsed disainilahendused koordineerivad tavaliselt mitmeid kaitse etappe, millest igaühel on erinev ajaskaal. Kiired klambrid neelavad teravaid eeliseid, energiat taluvad komponendid taluvad kauem kestvaid impulsse ja voolupiirangute või lahtiühendamise etapid ennetavad liigset termilist stressi kaitsevõrgus.

Kvalifikatsioonitestid näitavad järjekindlalt, et ajadomeeni käitumine on kaitse disainis väga oluline. Nanosekundilised ESD sündmused, mikroskondsügisimpulsid ja millisekundilised koormuse prügi käituvad väga erinevalt ning kõigi kaitse nõuete sundimine ühe seadme peale viib tavaliselt kompromiteeritud margini.

Võrgustatud ja kaablisüsteemid peavad üle elama ülevoolu, jäädes samas toimivaks

Tooteid, mis on ühendatud pikkade kaablitega, sidejooned, välistingimustes kasutatavad seadmed või kaugandurid, on sageli välguga tekitatud ülevoolude ja lülitusüleminekute all. Nendes süsteemides ei ole ellujäämine alati peamine eesmärk. Üksikute aegade, signaalide terviklikkuse ja suhtluse stabiilsus on samuti olulised.

Kaitsesüsteemid nendes keskkondades eeldatakse sageli, et nad ennetavad:

• Katkendlikku sidekaotust

• Suurenenud bittide veamäärasid

• Ootamatuid lähtestamisi

• Piiriülese PoE töötamine

• Portid, mis kukuvad välja alles pärast torme või hooldustöid

Koordineeritud ülevoolu ja ületunde kaitse peab otsustavalt reageerima ülemineku sündmustele, säilitades samas elektrilise läbipaistvuse normaalses suhtluses. Kui kaitse häirib signaali käitumist, võivad riketele muutuda katkendlikud ja neid on raske diagnoosida, selle asemel et olla koheselt ilmne.

Paljud rikete sündmused kogunevad järk-järgult, muutes kaitse usaldusväärsuse strateegia osaks

Paljud tegelikud rikete sündmused tulenevad korduvatest elektrilistest või termilistest stressidest, mis vähendavad jõudlust aeglaselt ajas, mitte põhjustades kohest katastroofilist kahjust. Järk-järgult halvenemise mehhanismid hõlmavad liites lekkimise kasvu, dielektrilise nõrgenemise, elektromigratsiooni, pistiku kulumist ja PCB pinna karboniseerumist, mille põhjustab saastumine.

Tavalised kumulatiivsed halvenemise efektid hõlmavad:

• Liites defekti kasv

• Dielektriline purunemine

• Kiirendatud elektromigratsioon

• Pistiku kulumine ja augud

• PCB jälgimine ja karboniseerimine

Usaldusväärsuse seisukohalt ei pruugi üksik sündmusest ellujäämine alati piisav olla. Kaitsesüsteem võib ikkagi vananeda halvasti, kui korduv ülekoormus aeglaselt tarbib disainimarginaali kuude või aastate jooksul.

Praktiline perspektiiv: Kaitse määratleb rikke käitumist, mitte ainult kaitset

Kasulik lähenemisviis ringkaitse jaoks on määratleda, kuidas toode peaks käituma ebanormaalsetes tingimustes. Paljud edukad süsteemid ei ole kujundatud ellu jääma iga võimaliku vea korral lõputult. Selle asemel püütakse energiat piirata, kahjude ulatust vähendada ja süsteem tagasi ennustatavasse töötamisolekusse viia.

Tavalised kontrollitud vea strateegiad hõlmavad:

• Avatud tõkestustakistid ja eTõkestustakistid

• Termiline või voolutagastamine

• Hiccups-režiimi kaitse kontrollerid

• Lukustatud väljalülitus kuni voolu taaskäivitamiseni

• Üksikute vooluhulkade rangete pingepiirangute kaitse

Ennustatav ja korduv vea käitumine parandab ka tootmise tuge, tõrgete määramist ja väliteenindust, kuna rikke tingimused muutuvad lihtsamini diagnoositavateks ja selgitatavateks.

Ringkaitse komponentide tüüpilised kategooriad

Praktikas töötavad kaitsekomponendid tavaliselt koordineeritud rühmadena, mitte isoleeritud lahendustena. Tõhusad kaitsearhitektuurid ühendavad piirikaitse, kohaliku pinge klambri, voolu piiramise, termilise juhtimise ja paigutuse optimeerimise, et hoida ohutuid töötamistingimusi või luua kontrollitud rikke käitumist siis, kui piirid ületatakse.

Äikese- ja ülepingekaitse

Äikese- ja ülepingekaitse on mõeldud kõrge energiaürituste käsitlemiseks, mis on tavaliselt sisse toodud kaablite või välistaristute kaudu. Valik põhineb tavaliselt ülepingevoolu võime, impulsi hinnangute, energia taluvuse ja koordineerimise põhjal allavoolu kaitseetappidega.

Tavalised kaitse projekteerimise kaalutlused hõlmavad:

• Ülepinge voolu hind

• Impulsi lainekuju ühilduvus

• Koordineerimine allavoolu klambritesse

• Leak normaaltingimustes

• Paigutamine välistesse sissepääsukohtadesse

Need seadmed paigutatakse tavaliselt sinna, kus välist ühendusi siseneb süsteemi, et kõrge energia üleminekud saaksid olla neelatud enne, kui nad saavutavad tundlikku ringkonda.

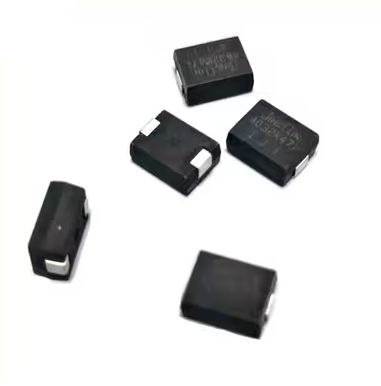

Ülepinge klambrid

Ülepinge klambrid piiravad ülemineku pinget ohutumate tasemete juurde kiirete elektrihäirete ajal. Seadme valik sõltub klambri pingest, reaktsiooni käitumisest, dünaamilisest takistusest, impulsi taluvusest ja signaaliga seotud kapatsitiivsusest.

Tavalised klambri optimeerimise parameetrid hõlmavad:

• Tööseisundi pinge

• Klambri pinge versus vool

• Dünaamiline takistus

• Kapatsitiivsus ja signaali mõju

• Impulsi hinne

• Lühike tagasitee paigutus

Paigutuse kvaliteet mõjutab tugevalt klambri jõudlust, kuna pikad induktiivsed tagasiteed võivad luua täiendava ülekatte kaitstud sõlmes.

Ülevoolu piiramise elemendid ja väljalülituskomponendid

Ülevoolu kaitsekomponendid piiravad liigset voolu, mis muidu võiks üle kuumeneda sildid, ühendused või pooljuhtseadmed. Nad takistavad ka pideva rikkevoolu kahjustamast pingeklamberkomponente pärast ülepinget.

Tavalised rikkevoolu kontrollimise meetodid hõlmavad:

• Tõkestustakistid

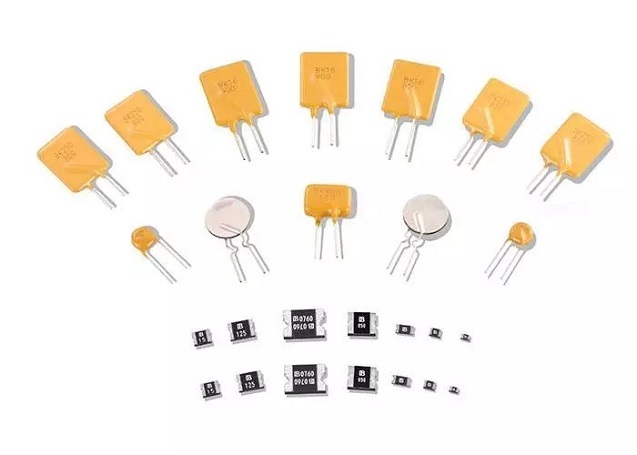

• Taaskäivitavad PTC-seadmed

• eTõkestustakistid ja kuumvahetus kontrollerid

• Seeria takistid, kus voolutõhusus lubab

• MOSFET-väljalülitusastmed, millel on tuvastamine ja juhtimine

Stabiilne voolu piiramise meetod määrab sageli, kas kaitsesüsteem jääb usaldusväärseks pärast korduvaid stressiepisoodide sissevõtmist või aeglaselt degenereerub ajaga.

ESD ja EMI tingimuste komponendid

Need komponendid kaitsevad kiirete elektrostatsiliste tühjenemise ürituste ja kõrgsageduslike häirete eest, mis võivad segada või kahjustada liidesi. Tõhus ESD kaitse sõltub mitte ainult komponendivalikust, vaid ka hoolikast paigutusstrateegiast.

Tavalised ESD ja EMI robustsuse tehnoloogiad hõlmavad:

• Madala kapatsitiivsusega ESD dioodid liidestes

• Tihedad voolu tagasiteed

• Õige raamistik ja maapinna viidatud planeerimine

• Kontrollitud impedantsi marsruutimine

• RC või LC filtreerimine, kus ribalaius lubab

• Ühenduspesade pinnaseadistused, mis juhivad tühjenemisrada

Üldiselt on ringkaitse parem vaadata koordineeritud süsteemina ebanormaalsete elektrienergiate juhtimiseks. Usaldusväärsed kujundused sõltuvad harva ühestainust kaitsekomponendist. Selle asemel ühendavad nad pingeklambrid, voolu piiramise, energiat neelamise, termilise juhtimise ja paigutuse planeerimise, et hoida süsteemi ohututes töötamistingimustes. Kui piirid ületatakse, muutub eesmärk kontrollitud, diagnoositava rikke käitumiseks, mitte ennustamatuks kahjustamiseks.

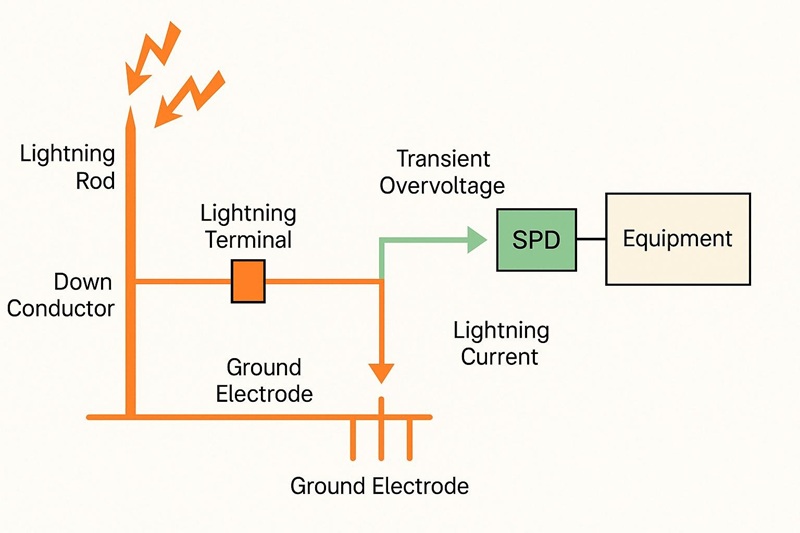

Äikeseohtlike kaitse seadmed

Äikesega seotud ja kaabli kaudu edastatud vooluharud sisaldavad suurt energiat ja äärmiselt kiireid ääriseid, seega on praktiline eesmärk suunata vooluharu vool šassi või maapinna suunas, säilitades samal ajal normaalse süsteemi töö stabiilsuse. Paljudes reaalses maailmas esinevates rikete puhul ei ole peamine probleem andmelehel näidatud vooluharu reiting, vaid pinge tõus, mis tekib tagasiteel parasitilise induktiivsuse tõttu. Kaitsekujundused, mis kontrollivad teadlikult tühjendusvoolu silmust, käituvad tavaliselt ennustatavamalt kui korraldused, mis lihtsalt lisavad klambrite, arvestamata ümbritsevat geomeetriat.

Vooluharude omadused ja kaitsenõuded

Vooluharud siseneb seadmetesse tavaliselt kahe peamise mehhanismi kaudu:

• Otsene juhtimine, näiteks löök või induktsiooonvool kaablil

• Väljade koormus, kus tavaline viisistus tõstab kohaliku viidete potentsiaali

Mõlemad mehhanismid esinevad regulaarselt reaalsetes töötingimustes, seega võib vaid ühe tee hindamine luua puuduliku kaitsestrateegia.

Reaalsed vooluharu lainekujud varieeruvad märkimisväärselt, kuid standardiseeritud testimpulsid on laialdaselt kasutusel, nii et erinevaid kaitsemeetodeid saab ühtlaselt hinnata.

Tavalised kasutatavad standardimpulsid hõlmavad:

• 8/20 µs voolu lainekuju

• 1.2/50 µs pinge lainekuju

• 10/350 µs voolu lainekuju äärmiselt tugevate äikesetõmmete jaoks

Inseneritehnilise vaatenurga järgi:

• Tippvool ja di/dt mõjutavad peamiselt paigutuse põhjustatud pingetõusu.

• Kokkuvõttes mõjutab energia peamiselt kuumutamist, materjali erosiooni ja pikaajalist usaldusväärsuse kalduvust.

Kasulik viis kaitse tulemuslikkuse hindamiseks on uurida, kui palju stressi jääb kaitstud vooluringile pärast kaitsetaseme reageerimist. Kui IC-pindade mõõtmised vastavad ootustele, näitab see tavaliselt, et nii komponentide koordineerimine kui ka füüsiline paigutus toimivad õigesti.

Jääkfektiivide kontrollpunktid hõlmavad:

• Jääkpinge IC-pindadel, sealhulgas ülekande tõttu nokatootmis- ja silmusinduktiivsusest

• Jääkvool tundlike liideste kaudu, sealhulgas latch-up teed

• Taasalustamis käitumine pärast sündmust, ilma ladustamisühendusteta, tülikate lähtestamisega või osaliselt funktsionaalsete olekuga

Pinge lainekuju, mis mõõdetakse ühenduspunktis, võib tunduda vastuvõetav, samas kui IC-pindadel kogetakse palju suuremat stressi. Täiendav marsruudi kaugus ja tagasitee induktiivsus ühenduse ja seadme vahel võivad märkimisväärselt suurendada ülekannet ja lähtestamise käitumist.

Mõõtmispunkti liigutamine IC-le lähemale paljastab sageli probleeme, mis ei ole nähtavad kaabli sisenemiskoha juures.

Gaasiheite torud esmakaitseks

Esmakaitse etapid prioriseerivad tavaliselt komponente, mis suudavad juhendada kiloampere tasemel vooluharusid maapinna suunas, samal ajal kui need jäävad kõrge resistentsusega normaalses töörežiimis. Need seadmed pakuvad tavaliselt lõdvem pinge piiramist kui sekundaarsetes etappides, seega on need kõige tõhusamad koordineeritud kaitsestruktuuri esimeses kihis.

Esmakaitse etapid on peamiselt mõeldud voolu juhtimise ja stabiilse taastumise käitumise säilitamiseks pärast sündmust.

Esmaste etapide eesmärgid hõlmavad:

• Pakkuge madala takistusega tühjendusraja šassi või maapinna suunas vooluharude ajal

• Ennetage vooluharu voolu nii palju kui võimalik sise PCB viidavate struktuuride kaudu

• Jätkuge elektriliselt märkamatu normaalses töös, sealhulgas lekete, mahtuvuse ja isolatsioonikäitumisega, mis on sobiv liidese jaoks

Tsirkoonsed gaasiheite torud jäävad peaaegu avatud vooluringiks, kuni nende plahvatuspinge on saavutatud. Kui süttimine toimub, moodustab seade kaare ja suudab kõrvaldata väga suuri vooluharusid, hoides samal ajal suhteliselt madalat juhtivust.

Nende madal mahtuvus ja kõrge isolatsioonikindlus muudavad need sobivaks paljude toite- ja signaali liideste jaoks, kus signaali terviklikkus piirdub.

Mitmed praktilised omadused mõjutavad reaalses maailmas sooritust rohkem kui peamine vooluharu hinnang.

Peamised GDT omadused hõlmavad:

• Plahvatamine ei toimu koheselt, seega võivad väga kiired üleminekud tekitada ajutise ülepinge enne, kui juhtimine täielikult areneb

• Kui juhtimine algab, muutub kaarepinge madalaks, mistõttu maapinda viiva takistuse mõju on dominandiv tegur

• Sooritamine sõltub tugevalt šassi ja maapinna ühenduse kvaliteedist, kuna pikad maapinna juhtmed suurendavad pinge tõusu induktiivsuse ja di/dt mõjude tõttu

Lühikesed, laiad, madala induktiivsusega šassi-ühendused parandavad vooluharu käitumist sageli efektiivsemalt kui komponentide tüüpide muutmine. Väikesed muudatused maapinna teel võivad oluliselt muuta efektiivset klambri taset, kuna vooluharuu ise mõjutab tugevalt pinge tõusu.

Klaasist gaasiheite torud on tavaliselt optimeeritud äärmiselt madala mahtuvuse ja hea bi-directionaalse sümmeetria jaoks. Need pakuvad tavaliselt kõrget DC isolatsiooni ja märkimisväärset vooluharu võimet väikese jääkpinge juures pärast süttimist.

Need omadused teevad nad kasulikuks liidestel, kus täiendavat mahtu ei saa taluda.

Üks levinud piirang on laiem varieerimine purunemispinges ja süüte käitumises erinevate tootmis- ja keskkonnatingimuste vahel. Kuna süüt behaviour võib muutuda, kombineeritakse klaas GDT-sid sageli sekundaarsete klambritega, et hoida kaitstud pinge kitsamas vahemikus.

Üks levinud kombinatsioon on:

• Klaas GDT koos TVS dioodiga kaitstud sõlme lähedal

Edukas GDT valik sõltub tavaliselt rohkem töökäitumisest ja süsteemi koordineerimisest kui ainult ülepinge vooluhulgast.

Olulised valikuparameetrid hõlmavad:

• Sädemelöögi või purunemispinge suhtes maksimaalse pideva tööpinge suhtes

• Mahtuvus signaali kvaliteedi nõuete suhtes

• Impulssvoolu võimekus, mis on kohandatud oodatud ülepinge kokkupuutega

• Jätkuseisundi taluvus ja puhas kaarte kustutamine AC süsteemides

• Koordineerimine ülemiselt kaitsega nagu sulud, kaitselülitid või voolu piiravad allikad

Usaldusväärne välivormis annab tavaliselt paremaid tulemusi, kui maksimaalse pideva tööpinge marginaali ja kustutuskäitumist käsitletakse peamiste piirangutena, mitte ainult maksimaalsetele vooluhinnetele keskendudes.

Pooljuhtide väljalasketoru

Thyristoripõhised kroovseade, mida turustatakse tavaliselt kui SIDACtor tüüpi komponente, aktiveeruvad läbi liite purunemise ja seejärel lülituvad madala pingega juhtivasse olekusse. Need seadmed reageerivad nanosekundite jooksul ja pakuvad tavaliselt rohkem korduvat aktiveerimiskäitumist kui paljud gaasilise väljalasketoru.

See korduvus muutub eriti väärtuslikuks süsteemides, kus on kitsas pingetolerants või ranged tootmisühtsuse nõuded.

Pärast aktiveerimist ei tohi kroovseade jääda toitejärgse voolu poolt toetatuks. Selle tulemusena peab ümbritsev ringkond pakkuma usaldusväärset meetodit voolu eemaldamiseks.

Levinud voolu eemaldamise meetodid hõlmavad:

• Fuse kaitse

• PTC seadmed mõnedes rakendustes

• Loomulik toite voolu piiramise meetod

Mitmed koordineerimistööd aitavad takistada seadme jäämist alaliselt juhtivaks pärast ülepinge sündmust.

Olulised kontrollid hõlmavad:

• Hoia järgnev vool seadme hoidmise voolust madalamal, kui transiit lõpeb

• Lisa ettearvatavad eemaldamise elemendid, kui madala takistusega toitekiud võivad pakkuda suurt voolu

• Kinnita töö nii temperatuuride äärmuste üle, kuna hoidmisvool ja toite takistus varieeruvad temperatuuriga

Nende käitumiste otse kokku monteeritud riistvara peal valideerimine aitab tavaliselt vältida olukordi, kus kroovseade kaitseb edukalt üks kord, kuid jääb pärast latšimist.

Sekundaarsed Pingeklamber Seadmed

Sekundaarsed kaitseetapid on tavaliselt paigutatud lähedale tundlikule ringkonnale, et klammerdada järelejäänud ülepinge ja vähendada kiireid transiite enne, kui need jõuavad IC pinni.

Paljudes süsteemides püsivad lähtestamise probleemid mitte sellepärast, et kaitsekomponente puuduvad, vaid seetõttu, et sekundaarse klambri paigutus ja naasva induktiivsus ei ole hästi optimeeritud.

Tüüpilised sekundaarsed kaitseelemendid hõlmavad:

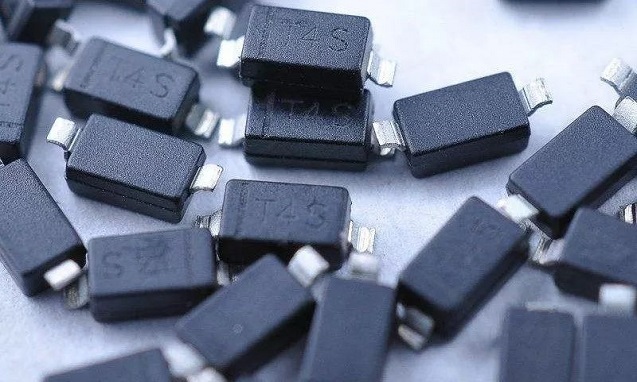

• TVS dioodid kiire reageerimise ja tihe klammerdamise jaoks

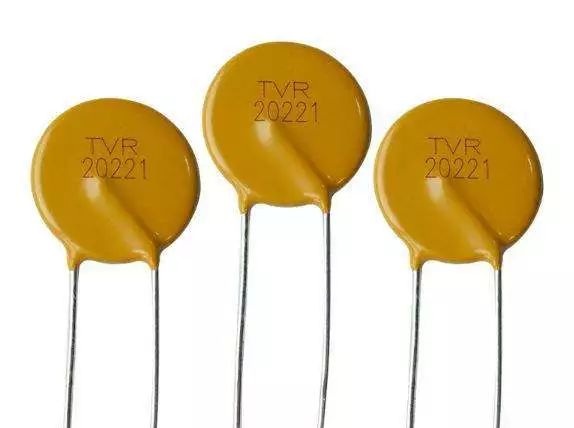

• MOV-d kõrgema energia neeldumise jaoks mõnedes toite liidestes, vananemise ja lekke kaaluge

• RC ja LC elemendid ülepinge lainekujundamiseks ja di/dt vähendamiseks klambris

Kaitseetapid, mis asuvad konektori ja IC lähedal, teenivad erinevaid eesmärke.

• Peamine kaitse konektori lähedal aitab hoida ülepinge voolu PCB struktuurist eemal

• Sekundaarne kaitse koormuse lähedal vähendab pinget rõhku seadme pinni peal

Nende lähenemiste koos kasutamine pakub tavaliselt järjepidevamat tulemust erinevates juhtme tingimustes ja katse keskkondades.

Koordineeritud Kaitseetapid

Usaldusväärne välgukaitse järgib tavaliselt etappenimist:

• Peamine kindlustus, et suunata energia šassisse või maapinda

• Kavandatud takistus etappide vahel

• Sekundaarne klamber, mis asub kaitstud ringkonna lähedal

Takistus element sunnib osa ülepinge pingest langema enne, kui jõuab sekundaarsele klambrile, vähendades tipuvoolu stressi ja parandades energia jagamist kaitseetappide vahel.

Levinud takistus elemendid hõlmavad:

• Seeriate takistus

• Ferriithelmed

• Kontrollitud induktiivsus

Paljudel juhtudel parandab mõõdukate kavandatud takistuste lisamine kaitset tõhusamalt kui lihtsalt suurema klambri komponendi valimine. Takistus kujundab ülepinge voolu lainevormingut ja vähendab tipu stressi allavoolu seadmetele.

Isegi väikesed takistid või ferriit elemendid võivad oluliselt parandada kaitsekäitumist, kui vooluteed ja induktiivsed mõjud on nõuetekohaselt arvestatud.

Etapiline kaitsesüsteem võib siiski ebaõnnestuda, kui energia jagamine ei toimu ootuspäraselt.

Levinud koordineerimisprobleemid hõlmavad:

• Peamised seadmed aktiveeruvad hiljem kui oodatud

• Seeriakomponendid jõuavad küllastumiseni

• Teise klambri tagasivoolu induktiivsus domineerib efektiivset klambri pinget

Nende probleemide varajane tuvastamine vähendab tavaliselt hilisemaid ümberkujundamise jõupingutusi ja tõrgete tõrje aega.

Maapinna ja paigutuse kaalutlused

Maa sidumise geomeetria mõjutab otseselt jääkpinge taset, kuna maandamisstruktuur on osa ülepinge voolu teest. Ehkki skeem võib tunduda õige, mõjutavad mehaaniline paigutus ja PCB rakendus tugevalt tegelikku kaitse toimimist.

Järgmised paigutustavad seonduvad pidevalt robustsema kaitsekäitumisega:

• Hoidke peamine arresteri tee šassi või maani lühike, lai ja otsekohene

• Vältige õhukesi jälgi ja pikki viiteahelaid kõrge voolu ülepinge teedes

• Minimeerige ülepinge-silmuse ala induktiivse pinge tõusu vähendamiseks

• Eraldage mustad ülepinge tagasitee tundlikest signaaliviidetest, kui see on võimalik

• Asetage teise tasandi klambrid nii, et nende tagasiteed jääks ka madala induktiivsusega

Ilma korraliku paigutuse kontrollita võib parasiitne induktiivsus klambri käitumises domineerida rohkem kui komponentide spetsifikatsioonid endid.

Kaitsekujundus võib skeemi tasemel tunduda õige, kuid ikkagi ebaõnnestuda, kuna juhtme pikkuse või tagasitee induktiivsuse väikesed suurenemised. Kaitse soorituse mõõtmine otse IC pinna peal teeb sageli disiplineeritud sidumise ja paigutuse tähtsuse koheselt selgeks, kuna need detailid määravad tugevalt, kas süsteem jääb ülepinge korral häireteta ellu.

Ülepinge Kaitse Komponendid

Ülepinge kaitse reaalses riistvaras töötab sageli koordineeritud kaheastmelise klambri süsteemina, eriti kui eesmärk on summutada lühikesed transiidid ilma IC pinna liigse stressi allutamiseta. Praktikas on eesmärk harva täiesti ülepinge peatamine. Tõeline eesmärk on suunata ülepinge vool kontrollitud teed pidi, hoida kaitstud sõlme absoluutsete maksimaalsete piiride sees ja edendada puhta, diagnostilise rikke käitumist, mitte juhuslikke vigu, mis hiljem ilmnevad raskesti teenindatavate probleemidena.

Laboritestide ajal võib kaitsekujundus tunduda lihtne, kuni juhtmestiku induktiivsus ja maandamis käitumine muudavad puhta skeemi ebastabiilseteks mõõtmisteks. Seetõttu läheneb kogenud meeskonnad tavaliselt kaitsele kui täielikule süsteemile, mis ühendab suure energia töötlemise, kiire kohaliku klambri tundlike seadmete lähedal ja valideerimise realistlike kaablite, ühenduste ja tagasiteede kasutamise kaudu.

MOV Varistoorid (Metalloksiidvaristoorid)

MOV käitub tugevalt pingesõltuva takistusena. Normaalsetes töötingimustes hoiab see kõrget impedantsi. Pinge tõustes ülemineku seadme madalama impedantsi piirkonda, mis klambri sõlme.

Enamikus ülepinge tingimustes on MOV-i reageerimisaeg piisavalt kiire, et tagada tõhus kaitse, samas kui energia töötlemise võime jääb üheks tema tugevaimaks eeliseks.

MOV-e asetatakse tavaliselt toite riba, peavõrku ühendatud sõlmedesse ja muudesse madalama sagedusega võrkudesse, kus ülepinge energia võib olla suur ja kus täiendav mahtuvus sadade või tuhandete pikofaradi ulatuses on vastuvõetav. Pikkade kaablite ühendustes absorbeerivad MOV-id sageli suure osa esialgsest ülepinge energiast enne, kui allavoolu kaitsetasemed aktiivseks muutuvad.

Praktiline viis MOV-i vaadata on kui suure energia neelajat, mitte täpppinget piiravat seadet. Selle roll on tavaliselt suur ülepinge vähendamine väiksemaks sündmuseks, mida teine kaitse suudab hallata lähemal räni taluvuse tasemele.

Üks MOV-de levinud piirang on mahtuvus, mis ulatub sageli sadadest tuhandeteni pikofaradi. Kõrge kiirus või kõrge impedantsi juhtmete puhul võib see mahtuvus koormata signaali teed, aeglustada serva kiirus ja suurendada AC lekkeid.

Valmis riistvaral ilmnevad need mõjud sageli järgmiselt:

• Vähenenud silma-diagrammi marginaal

• Suurenenud jitteritundlikkus

• Väike amplituudi kadu

• Oodatust suurem koormus analoogisisenditel

Nende mõjude tõttu vältige MOV-e tavaliselt kõrge kiirusliidetes, kui signaali terviklikkuse analüüs ja praktiline labori kontroll kinnitavad, et lisatud mahtuvus jääb vastuvõetavaks.

MOV-id degradeeruvad järk-järgult, kui nad puutuvad kokku korduva ülepinge stressiga. Lekkevool sageli suureneb aja jooksul, samas kui klambri käitumine aeglaselt muutub.

Välitöös võib see degradeerumine ilmuda järgmiselt:

• Suurenenud ootevool

• Vahelduv soojendamine

• Rikete seondumine äikesetormide või korduvate induktiivsete lülituse sündmustega

Usaldusväärsed kujundused plaanivad tavaliselt MOV-i vananemist järk-järgult ning muudavad elu lõpuga seotud käitumise ettearvatavaks ja diagnostiliseks.

Levivad vananemise leevendamise lähenemisviisid hõlmavad:

• Pinge ja energia deriskamine koos realistliku ohutuskraaniga

• Termiline vahe ja jahutusruum kuumakohtade ja süsiniku jälgimise vähendamiseks

• Määratletud rikke käitumine, kasutades ülemiste fuseerimise või termilise kaitse meetodeid, et kahjustatud MOV-id ei jääks püsivate lühisekundite alle

MOV-i käsitlemine tarbitava tugeva elemendina viib sageli prognoositavamate pikaajaliste süsteemikäitumisteni.

Kiibivastandid

Kiibivastandid kasutavad MOV-tehnoloogiat kompaktsetes pakendites ja neid rakendatakse sageli, kui PCB ruum on piiratud ja oodatav ohutaseme taseme peamine osa hõlmab ESD-d või väikeseid üleminekuüritusi.

Tüüpilised rakendused hõlmavad:

• Väikeste alamsüsteemide toite sisenemisi

• Kontrolljooned

• Üldotstarbelised I/O, mis on kokkupuutel pistikute käsitlemise või madala energiaõhuliikimise nõrkusega

Need seadmed töötavad hästi inimkeha ESD ürituste, lühikeste kaabli tühjenemiste ja väikeste induktiivsete häiringute vastu suletud süsteemides. Kohalik klapid pistikute juures parandavad ka kaitset lähedal asuvate üleminekutegevuste vastu.

Kiibivastajate peamine piirang on energia käitlemise võimekus. Suuremate ketta MOV-ide võrreldes imavad kiibivastandid palju vähem tugevusenergiat ning halvenemine võib toimuda kiiresti karmides keskkondades.

Ainult kiibivastaja kasutamine väliselt avatud liideses võib viia enneaegse vananemiseni või äkilise purunemiseni, eriti paigaldustes, kus on:

• Pikkad välised kaablid

• Välispidised näitused

• Sage induktiivne lülitus

Paljudes valdkondade juhtumites läbivad süsteemid laboratoorse ESD testimise, kuid arenevad järk-järgult suurenenud leke voolu pärast korduvat tugevat eksponeerimist.

Seetõttu saavutavad kiibivastandid parima soorituse osana kihilises kaitsestrateegias, mitte ainukese kaitsebarjäärina.

TVS dioodid (üleminekupinge summutid)

TVS dioodid reageerivad äärmiselt kiiresti, sageli efektiivselt sub-nanosekundiliste ajaskaalade jooksul ESD ürituste ajal. MOV-idega võrreldes pakuvad nad tavaliselt madalamat klapi pinget sarnaste tingimuste korral.

TVS seadmed teenivad tavaliselt sekundaarse kaitse etappi pärast esmamoodulit, nagu GDT või MOV, on juba enamus tormienergiat absorbsiooninud või kõrvale suunanud.

Kui valitakse õigesti, võib TVS diood hoida pinget kontrollitud piiril, mis sobib tihedalt tundlike IC-pinkide tolerantsiga.

TVS-i valik muutub usaldusväärsemaks, kui see põhineb tegelikel elektrilistel tööpiiridel ja paigutuse käitumisel, mitte ainult purunemis-pinge spetsifikatsioonide põhjal.

Töötab pinge peaks hoidma TVS-i mitteaktiivse normaalse töötingimuste ajal, sealhulgas tolerantsi varieerumine, käivitamise käitumine, häälitsus ja kuumplug-in üritused.

Normaalse ülevoolu tingimuste ignoreerimine võib viia tarbetu TVS-i kuumenemiseni, suurenenud leke voolu ja pikaajalise töökindluse kaldumiseni.

Dünaamiline takistus mõjutab tugevalt klapp-pinget kõrge tormivoolu tingimustes. Kaks TVS seadet, millel on sarnane purunemispinge, võivad 8/20 µs tormivoolu vormide ajal väga erinevalt käituda.

Kaabli induktiivsus ja maapinna langemise mõju mõjutavad veelgi tegelikku klappimist käitumist, eriti kõrge voolu testimise ajal.

Praktilises kinnituses määrab see parameeter sageli, kas jääkpinge jääb ohutult alla absoluutsete maksimaalsele piiridele.

Vormide reitingud peaksid vastama tegelikele ohutaseme keskkondadele.

Olulised kaalutlused hõlmavad:

• Kõrge ESD reitingud ei garanteeri automaatselt tormide ellujäämist

• 8/20 µsi reitinguga TVS võib reageerida erinevalt 10/1000 µsi stressi all

Vormide spetsifikatsiooni vastavus reaalse paigalduskeskkonnaga vähendab vale usalduse riski, mis põhineb ainult andmelehtede väärtustel.

Kuigi madala mahutavusega TVS seadmed on saadaval, mõjutab mahutavus siiski kõrge kiirus ja kõrge takistusliidesed.

Kõrge kiirus kommunikatsiooniliinide puhul valitakse ja hinnatakse tavaliselt madala mahutavusega TVS seadmeid:

• Silmapildi mõõtmised

• Sagedusreaktsiooni analüüs

Pistiku parasitilised, kaudu kestäetid ja marsruutimise geomeetria võivad oluliselt mõjutada lõppsignaalide käitumist, isegi kui skeem näib korrektne.

Koordineeritud kaheastmeline integreerimine

Kaheastmeline kaitse struktuur töötab efektiivselt, kuna iga seade töötab selles piirkonnas, kus see toimib kõige paremini. Esimene etapp imendab või kõrvale suunab massi energiat, samas kui teine etapp klapib ülejäänud ülevoolu tihedalt lähemale silikooni tolerantsi piirile.

Paljude ebastabiilsete süsteemide peamine probleem ei ole kaitsekomponent ise, vaid ühendus etappide vahel. Jälgede induktiivsus ühenduse ja klapi vahel võib oluliselt suurendada IC-le nähtavat pinget, kuna induktiivne komponent (L·di/dt) lisandub otse ülemineku pingele.

Paigutuse struktuur, mis tavaliselt parandab vormide käitumist, sisaldab:

• Kiire klapi füüsilise lähedal asuv kaitstud IC-pink

• Lühike, madala induktiivsusega tagasitee

• Paigutamine kõrgenergia kaitse seadme lähedale välist sisenemispunkti

Selle füüsilise paigutuse järgimine toob tavaliselt kaasa madalama jääkpingega ja prognoositavama ülevoolu käitumise.

Usaldusväärne ülevoolu kaitse sõltub tavaliselt rohkem ülevooluvoo ja voolu teede kujundamise kontrollimisest kui tugevaima individuaalse komponendi valimisest.

MOV-id ja kiibivariistorid pakuvad tõhusat massilise kaitse, kuid toovad sisse kompromisse, mis puudutavad kapacitantsi ja pikaajalist vananemist. TVS dioodid pakuvad kiiret, madalpinge seadistust, kuid nende reaalse maailmaga seotud jõudlus sõltub suuresti nõuetekohasest detsentimisest ja madala induktsiooni korralduspraktikast.

Kaitse käsitlemine tervikliku süsteemina, mis hõlmab ohuhindamist, etappide energiat, vahelisi parasitilisi elemente, maapinna strateegiat ja realistlikke verifitseerimisteste, viib tavaliselt disainideni, mis käituvad prognoositavalt nii kvalifitseerimistestide kui ka pikaajaliste välitingimuste töö käigus.

Ülevoolu Kaitse Seadmed

Ülevoolu kaitse vähendab kuumusega seotud kahjustuste riski PCB jälgedes, ühenduspinkides, juhtmete komplektides ja aku vooluteedes, katkestades vooluvoo või sundides töö toimima ohutumas piirkonnas enne, kui temperatuurid jõuavad hävitavate tasemeteni. Praktilises inseneritöös on eesmärk tavaliselt suurem kui lihtsalt lühise peatamine. Suurem eesmärk on hallata rikke energiat, kui see aja jooksul suureneb.

Paljud kulukad välivigastused ei tekita dramaatilisest lühisest, vaid korduvatest piiriülesest ülekoormustest, mis aeglaselt värvivad ühendusi, pehmendavad plastikut või väsitavad jootjõude. Kestvama kaitse strateegia käsitleb ülevoolu peamiselt kui soojusprobleemi, mis käivitatakse elektriliselt, eeldades samas kõige halvemate töötingimustega, nagu soojad korpused, piiratud õhuvool ja tihedalt pakendatud komponendid.

Ülevoolu tingimused ilmnevad tavaliselt mitmesugustes äratuntavates vormides ja igaühel on kaitsekomponentide suhtes erinev rõhk. Nende mustrite mõistmine aitab selgitada, miks kaitse, mis näib paberil olevat vastuvõetav, võib siiski viia pikaajalise riistvarana vananemiseni. Tugev lühis võib genereerida pidevat I²R kuumutamist vaskjälgedes, vias ja ühenduse kontaktides. Paljudel juhtudel muutub nõrgim element esimese rikke punktiks. Väikesed ühendused ja kontaktid jõuavad sageli kahjustava temperatuurini enne, kui suuremad PCB vaskstruktuurid näitavad ilmset häiret. Seetõttu võivad plaadid tunduda elektriliselt funktsionaalsed, samal ajal kui väiksemad kontaktid, nagu USB kontaktid või plaat-plaat ühendused, oksüdeeruvad, pehmenevad või lähevad aeglaselt katkestatud tööle.

Mootorid, küttekehad ja tugevalt koormatud regulaatorid võivad pikka aega võtta veidi ülemäärast voolu, eriti piiriülese töö tingimustes. Need ülekoormused harva põhjustavad dramaatilisi tõrkeid. Selle asemel vähendavad nad aeglaselt usaldusväärsust ja jätavad maha raskesti tõlgendatavaid tõendeid. Kaitse koordineerimine lubatud temperatuuri tõusu ümber, mitte ainult tippvoolu, määrab tavaliselt, kas disain jääb pikaajaliste tööperioodide jooksul stabiilseks.

Kapatsiivsed koormused, kaabli kuum plugimise sündmused ja aku laadimisüleminekud võivad genereerida lühikesi voolu tippusid, mis on normaalsed töö käitumised, mitte tõrked. Kui kaitse reageerib liiga agressiivselt, muutuvad tulemuseks tüütud katkestused, ootamatud taaskäivitused ja vältimatud toote tagastamised. Hästi rafineeritud disainid eristavad normaalset ülevoolu voolu tõelisest rikkeenergiast, kujundades sissevoolu ja koordineerides reageerimise ajastust mitme kaitse etapi vahel.

Üks levinumaid taastatavaid kaitse seadmeid on PPTC (polümeerne positiivne temperatuurikoefitsient) komponent. Seade sisaldab sees polümeermatriiki, mis on koormatud juhitavate osakestega. Tavaolukordades jääb takistus madalaks. Kui vool genereerib piisavat I²R kuumutamist, laieneb polümeer, juhitavad teed lahknevad, takistus tõuseb järsult ja vool langeb madalamale hoidmispiirkonda. Pärast rikke lõpetamist ja seadme jahutamist naaseb takistus lähedale oma algsele väärtusele. See automaatne taastumise käitumine muudab PPTC-d atraktiivseks paljudes tarbekaupades, kuna ajutise ülekoormuse korral on asendamine tavaliselt ebavajalik.

PPTC-d ei tohiks vaadata kui täpset voolu piirajat. See käitub pigem nagu temperatuuritundlik takisti, millel on kõrgelt mittelineaarsed omadused. Katkestus käitumine võib olla märgatavalt erinev muidu identsete plaatide vahel, millega seoses on erinevused, nagu vase pind seadme all, läheduses kuumust tekitavad komponendid ja korpuse õhuvool ja temperatuuri tingimused. PPTC käsitlemine nii termilise kui ka elektroonilise komponendina takistab tavaliselt ebajärjekindlat katkestuskäitumist reaalses töös.

PPTC andmete lehe spetsifikatsioonid muutuvad mõistetavaks ainult koos tõlgendamisel. Ühe hinnangu peale keskendudes toodetakse sageli disaine, mis käituvad hästi toatemperatuuril, kuid muutuvad sulgemissekkunud toodetes ebastabiilseks. I_HOLD tähistab voolu, mida seade suudab pidevalt kanda ilma määratud ümbritseva temperatuuri, tavaliselt 25°C, juures katkemata. I_TRIP tähistab voolu, mis on vajalik seadme viimiseks selle katkemisseisundisse samade tingimuste all. Mõlemad väärtused vähenevad oluliselt ümbritseva temperatuuri tõustes. Seade, mis käitub normaalselt avatud laual, võib seega muutuda liigselt tundlikuks sooja suletud kehaga.

Katkestusaeg sõltub vea suurusest, ümbritsevast temperatuurist ja PCB jahutusest. Mõõdukas ülekoormus võib vajada katkemiseks sekundeid või isegi minute. Kuigi see võib piisavalt kaitsta suuri PCB-traate, võib see siiski lubada kahjulikku kuumenemist pistikutes, kaablite kontaktides või akuelementides enne voolu vähenemist. Paljude praktiliste rikete puhul aktiveerub kaitse lõpuks, kuid ainult pärast seda, kui kohalikku termilist kahjustust on juba kogunenud.

Katkestunud PPTC ei käitu nagu täielikult avatud lüliti. Jäänud vool voolab tavaliselt seadme kaudu edasi. See jäänud vool võib hoida ringlusi alatoite tingimustes, toetada soovimatut kuumenemist ja tekitada ebastabiilset süsteemi käitumist. Rakendused, mis nõuavad täielikku elektrilist isolatsiooni, vajavad tavaliselt erinevaid kaitsemeetodeid, nagu ühekordsed fuse'id, eFused, kuumvahetus kontrollerid või koormuslülitid karmide katkestusfunktsioonidega.

Tootetase termilised tingimused domineerivad sageli PPTC käitumist rohkem kui skeem ise. Suured vaskpinnad, paksud pinnad ja termilised vias eemaldavad soojust PPTC-lt ja aeglustavad katkestusseisundisse sisenemist. Kuigi see võib tunduda lisavoolu marginaali pakkumisena, võib see ka lubada kahjulikul voolul püsida kauem kui planeeritud. Kiirest reageerimist nõudvad kujundused vähendavad sageli vaskjuhtmeid, mis on otse ühendatud PPTC-poltidega, või rakendavad kontrollitud termilise leevenduse struktuure.

PPTC-de paigutamine induktorite, laadijate, lineaarsete regulaatorite või teiste sooja komponentide lähedusse tõstab kohaliku ümbritseva temperatuuri ja alandab tõhusalt I_HOLD. Kompaktsetes süsteemides võib PPTC liigutamine isegi lühikese vahemaa võrra soojust allika kaugemale eemaldada raskesti lahendatavad vahepealse taastumise probleemid.

PPTC-d toimivad kõige paremini, kui neid ei oodata, et nad lahendaksid iga kaitse nõude üksi. Nende kasutamine ühes kihis laiemas kaitse struktuuris toob tavaliselt kaasa stabiilsema välja käitumise. PPTC-d on tavaliselt efektiivsed USB-portide, tarvikute väljundite ja üldiste tarbijaliidestega. Need rakendused saavad kasu automaatse taastumise võimalusest pärast ajutisi vigu. Siiski, kui toetutakse üksnes PPTC-le aku sisendite, kõrge energia akupakettide ja nõuetele vastavate ohutusteede jaoks, võivad tekkida olulised kaitseaugud. Katkestusaeg ja jäänud vool võivad endiselt lubada märkimisväärset vea energiat nende sündmuste ajal.

Tavaline kaitsestrateegia kombineerib eFuse või kuumvahetus kontrollerid kiire katkestuse ja kontrollitud sisselaskmise jaoks koos PPTC-dega kui sekundaarse taaskasutatava kaitse uute abuse või kaabli vigade vastu. See kihiline struktuur vähendab tavaliselt ebaoluliste katkestuste esinemist, säilitades samal ajal puhta lahtiühendamise käitumise tõsiste vigade ajal.

PPTC valik muutub tavaliselt usaldusväärsemaks, kui see põhineb kõige halvematel töötamisringkondadel ja komponentidel, mis on kõige tundlikumad kohaliku soojuse eest. I_HOLD peaks jääma suuremaks kui maksimaalne pidev töövool kõige kõrgemal oodataval sisemisel ümbritseval temperatuuril, mitte ainult toatemperatuuril. Paljud meeskonnad kinnitavad seda, töötades täielikult kokkupandud toodetega kõrgendatud temperatuuridel, kuni termilised stabiilsuse tingimused on saavutatud. Eesmärk on vältida töötamist ebastabiilse peaaegu katkestuse tingimustes, mis võivad põhjustada vahepealseid taastusi.

Kaitse peaks eelistama kõige haavatavamat komponenti, mis on sageli pistiku kontaktid, kaablid, väikesed mõõtmisresistoreid või väiksed juhid. Õige katkestusprofiil tuleb võrreldes katku käitumise ja termiliste piirangute vahel, mitte lihtsalt elektriliste vooluhulkade sobitamise abil. Testimine ainult ideaalse jäiga lühise korral harva peegeldab reaalseid rikke. Reaalsemad vea stsenaariumid hõlmavad osalist lühist, kahjustatud kaableid, niiskus saastumist ja vahepealse kontakte. Testimine nende tingimuste kaudu aitab kindlaks teha, kas PPTC pakub tähenduslikku kaitset või lihtsalt tutvustab varieeruvust, mis keerukustd tõrkeotsingu.

Kui rakendused nõuavad kiiret, korduvat reageerimist, täpset voolu piiranguid või täielikku elektrilist lahtiühendamist, toimivad PPTC-d tavaliselt paremini sekundaarse kaitse elemendina kui esmase kaitse elemendina. Ühekordsed fuse'id pakuvad ettenähtavaid avamisomadusi ja täielikku isolatsiooni pärast riket. See käitumine muudab need sobivaks kõrgenergia ringkondade jaoks ja väldib osaliselt toidetud riketega olekuid, mis keerukustavad tõrkeotsingu.

eFusi ja kuumavahetuse juhtimisseadmed toetavad kontrollitud voolu algust, programmeeritavat voolu piirangut, kiiret rikke reageerimist ning telemetria ja jälgimise funktsioone paljude juhtude puhul. USB-C toite süsteemide, suurevõimsusega akude disainide ja tundlike raudteede puhul vähendavad need seadmed sageli nii elektrilist riski kui ka keerulisi pikaajalisi toetamisprobleeme.

Koormuslülitid pakuvad puhta raudtee eemaldamist kontrollitud rikkeolukordades ja võivad pakkuda prognoositavat taastumis käitumist, kui need on ühendatud spetsiaalse rikke tuvastamise loogikaga.

Taastatavad kaitsesüsteemid töötavad kõige tõhusamalt siis, kui need on integreeritud koordineeritud toite tee strateegiasse, mitte kui otse tavapäraste fusiblede asendajana. PPTC-d võivad vähendada teenindusvajadusi ja taluda korduvaid madala taseme kuritarvitusi, kuid nende käitumine muutub prognoositavamaks, kui disainid kasutavad realistlikke termilisi eeldusi ja arvestavad reisi varieeruvuse ja jääkvooga. Usaldusväärsed pikaajalised tooted kasutavad tavaliselt kihilisi kaitse strateegiaid, mis kujundavad voolu algust, vähendavad rikke energia kiiresti, kui see on vajalik, ja kasutavad PPTC-sid, kus automaatne taastumine annab suurima kasu tavaliste madala kuni mõõduka rikkeolukordade puhul.

Elektrostatilised kaitseosad

ESD stressi kõrge kiirusportide kohta kalduvad tulema äärmiselt teravate servadega (tihti sub-nanosekundilised tõusud) ja väga suurte tippvooludega, mis kokku kukuvad paari kümne nanosekundiga. Lühike kestus võib tunduda petlikult "haldav" paberil, kuid elektriline vägivald ilmneb kohe paigutuse parasitikas, pakendi induktiivsuses ja mitte soovitud tagasiteedes. Kaitsevõrk peab olema ootamas kiirelt löögi ajal, jäädes samas normaalses liikluses kanalile peaaegu nähtamatuks, mis on ebamugav tasakaal, kui ajamarginaalid on juba kitsad.

Praktiliselt ebaõnnestuvad plaadid sageli mitte sellepärast, et kaitse oli vahele jäetud, vaid seetõttu, et esimesed paar nanosekundit suunavad voolu läbi tee, mida disainer kunagi ei kavandanud. See stsenaarium on eriti tüütav, sest skeem võib tunduda õige, samas kui füüsiline vooluring räägib muud lugu. Disaini vaatenurgast koosneb töö tavaliselt kolmest seotud küsimusest: kus voolab ülevoolu vool, kui kiiresti eelistatud tee muutub domineerivaks ja kui palju signaali kvaliteeti kaotatakse selle saavutamise käigus.

Disaini eesmärgid, mida jälgitakse ESD puhul kiiretel linkidel:

Vooluahela kontroll, ülevoolutee sisse lülitamise ajastus, jääk pinge IC jaladel, kanali poolt nähtav lisanduv mahtuvus/induktiivsus ning post-event signaali terviklikkuse drift (silm/jitter/tagasi kaotus).

ESD dioodid ja TVS arrayd

Kõrge kiirus I/O puhul on tavalised valikud madala mahtuvuse suunavad dioodid ja mitmerealised TVS arrayd. Need klammerdavad liini riba ja/või maapinna poole, nii et ülevoolu vool näeb ettevaatlikku madala takistuse teed, mitte ei rändaks IC sisemiste struktuuride kaudu. Kui valik on tehtud hoolikalt, muutub klamber "ilmsuseks" pulsivoolu teel, mis vähendab lühikese, kuid kahjuliku ülekoormuse tõenäosust padjal.

Mahtuvus on parameeter, mis kipub esimesena ilmuma reaalses linkides: isegi väikesed suurendused võivad kitsendada silma avanemist, halvendada tagasikaotust ja vähendada ajamarginaali kiiretel järjestikustel kanalis. Dünaamiline takistus väärib samuti sama tähelepanu, kuna see kujundab jääk pinget ülevoolu jooksul, milles kaitstud seade tegelikult osaleb. Nii mahtuvuse kui ka dünaamilise takistuse käsitlemine peamiste spetsifikatsioonidena viib üldiselt vähem üllatusteni, kui toetuda staatiliste purunemisnumberite suhtes.

Spetsifikatsioonid, mis mõjutavad IC kaitset ülevoolu sündmuse ajal:

• Mahtuvus tegeliku töö pinge all

• Dünaamiline takistus

• Klambri pinge erinevatel voolu tasemetel

• Leakage töötava pingeteraamiga

• Pakendi ja jala induktiivsus

DC purunemise või leke tabel võib tunduda lohutav, kuid ESD sündmus käitub pigem transiidi voolu probleemina kui pideva pinge probleemina. IEC 61000‑4‑2 testimine (kontakt- ja õhklaadimine) annab standardiseeritud stressi kuju ning TLP iseloomustus lisab kvantitatiivse ülevaate võtme/klambri käitumisest nanosekunde kestvustega impulsside all. Kui seade sisaldab nii IEC hinnanguid kui ka TLP kõveraid, muutub valik vähem nagu ennustamine ja rohkem nagu inseneri hinnaotsing, mis on teretulnud muutus, kui ajakava on tihe ja rikke analüüsi aeg on piiratud.

Tavalised valikufaktorid, mida kasutatakse tootmisdisainides:

• Avaldatud IEC 61000-4-2 kaitsetase

• Madal mahtuvus töötava pinge all

• TLP kõverad, mis näitavad stabiilset klammerdamist oodatava tippvoolu juures

• Vastuvõetav leke töötava temperatuurivahemiku üle

• Sobiv pakend madala induktiivsusega PCB paigutusele

Paigutus on sageli otsustav tegur, kas klamber toimib piisava kiirusena reaalses struktuuris. Array või diood peaks olema paigutatud nii, et voolutõus tagastatakse viidereferentsi tasemele läbi võimalikult väikese silmuseala, minimeerides tühjendusteed induktiivsust. Üks tuttav õppetund labori ebaõnnestumistest on see, et ESD array liigutamine vaid paar sentimeetrit kaugemale ühendusest võib muuta muidu võimeka klambri aeglaseks, sest jälje induktiivsus tõstab ajutiselt kaitstud sõlme enne, kui seade saab selle alla tõmmata.

Paigutustavad, mis tavaliselt vähendavad klambri viivitust:

• Lühikesed PCB jäljed

• Laiad vaskteed voolu jaoks

• Otsene viidete õmblus kindla viidereferentsi tasemega

• Väike silmuseala

• Selged tagasiteed tundlikest ringkondadest eemal

Seeria induktorid

Seeria induktor vastandub kiirele voolu muutusele (di/dt). ESD impulsi kontekstis võib väike seeria väärtus pehmendada voolu tõusu klambri sisse ja aeglustada serva, mis jõuab kaitstud IC-ni. See vähendab tavaliselt kohest hajumist shund seadmes ning alandab tipppinget tundlikes pintsel, takistades voolu järsku tõusmist.

Puuduseks on lisatud seeria impedants, mis võib ilmneda katkestustena, lisatud grupiviivitena või resonantsidena parasiitsete kapasitiivsustega. Suure kiiruslinkide puhul võib isegi "väike" induktiivsus osutuda kanalile nähtavaks ning pole ebatavaline tunda pinget puhtamate ESD lainekujuliste ja pisut kolemate silmade diagrammide vahel. Valik läheb sujuvamalt, kui lähtepunktiks on signaalitunnuste eelarve (tagasikaotus, silma mask, virvendus), millele järgneb kõige väiksema induktiivsuse valimine, mis siiski annab mõõdetava vähenemise voolu tõusukiirus.

Hindamispunktid, mida tavaliselt kontrollitakse enne induktori valimist:

• Sisendi kadu liidese ribalaial

• Impedantsi katkestus võrreldes liini impedantsi (Z0)

• Aja domeeni helised klambri kapasitiivsusega

• Silmade diagramm ja virvenduse mõju

• Korrelatsioon mõõdetud ESD tipuvoolu ja pingega

Üleminekud võivad tõukuda mõned induktorid küllastuseni ning kui see on küllastunud, ei pruugi osa enam tagada kavandatud impedantsi just sellel hetkel, mil see lisati abi andmiseks. Küllastuskäitumise kinnitamine pulsside tingimustes (või osade valimine piisava varuga) väldib ebameeldivat olukorda, kus kaitsevõrk tundub simulatsioonis järjekindel, kuid muutub pingil iseloomult.

Seeria induktorit on kõige parem käsitleda voolu kujundamise elemendina, mitte klambri asendajana. Kui neid kasutatakse koos, on eesmärk koostöö: induktor modereerib impulssi, et klamber hakkaks kontrollitud viisil tööle, selle asemel et lasta kaitstud IC-l vaikimisi esimesed paar nanosekundi imada.

Ferriithelmed

Ferriithelmed käituvad pigem sagedusest sõltuva kahjuliku impedantsi kui ideaalsed induktorid. Kõrgematel sagedustel põhjustavad nad märkimisväärset kadu, mis võib leevendada RF müra ja summutada heli. See summutus võib kaudselt parandada ESD vastupidavust, kuna alstamatud resonantsid võivad genereerida kõrgemaid tipppinges IC-l kui lihtne “ühe torge” eeldus soovitab.

Üksikut impedantsi numbrit ühel sagedusel harva annab täielikku pilti; impedantsi ja sageduse kõver on oluline sisend. Selle kõverakohandamine liidese probleemsete sageduste ulatusse (millel on tihti seos jälje pikkuse, paketi parasiitide ja ühenduse käitumisega) toob tavaliselt kaasa prognoositavaid tulemusi. DC voolu reiting ja DC takistus on samuti olulised: liiga suur DCR tekitab pingelanguse ja kuumenemise normaalses töökorralduses, samas kui ebapiisav voolu võime võib muuta helmeste käitumist üleminekutel.

Parameetrid, mida tavaliselt kontrollitakse ferriithelme valimisel:

• Impedantsi kõver (R ja X võrreldes sagedusega)

• Siht summutus sageduste ulatus

• DC takistus

• DC voolu reiting

• Temperatuuri sõltuvus

• Tulemus impulsi ja ülemineku tingimustes

Paigutus võib kas vähendada või halvendada paaritust. Halvasti asetatud helm võib silmuseala suurendada, suurendada paaritust külgnevatesse jälgedesse või kiirgada efektiivsemalt, muutes struktuuri käitumiseks soovitamatuks antenniks kui summutatud segmentiks. Hoides helmest müraallika või sisenemiskoha lähedal, säilitades tiheda tagasitee ja vältides pikki stubsi vähendab tavaliselt uute resonantside tekkimise tõenäosust, samal ajal kui püütakse vanu summutada.

Paigutustavad, mis tavaliselt vähendavad soovimatut kiirgust ja paaritust:

• Ferriithelm asetatud lähedale müraallikale või sisenemiskohale

• Kompaktne vooluahela paigutus

• Lühikesed PCB ühendused kindla viidereferentsi pidevusega

• Ilma pikkade PCB stubsideta

• Õige vahe tundlikest paralleelsetest jälgedest

Ferriidipoodid toimivad kõige paremini, kui neid käsitletakse kui dampingelemente, mis on häälestatud konkreetse impedantsi keskkonnale, mitte kui üldisi "filtreid". Usaldusväärsused tulemused tulevad sageli bead'i valiku paarimisest mõõtmisega (VNA/TDR) või ümbritseva võrgu simuleerimisega, kuna bead'i kasu sõltub tugevalt sellest, mille külge see on ühendatud mõlemal küljel. See lisasamm võib esialgu tunduda vaeva, kuid see hoiab sageli ära hilisema frustratsiooni, mis tuleneb juhuslikest EMI ja ESD sümptomitest, mis ilmnevad ainult teatud kaabli või šassi konfiguratsioonides.

Järeldus

Tõhus ringkaitse sõltub hoolikalt pingestressi, voolu, termilise käitumise ja veaenergia haldamisest kogu süsteemi ulatuses. Kuna elektroonikaseadmed muutuvad väiksemaks, kiiremateks ja tihedamalt integreeritud, nõuab kaitsekujundus üha enam koordineeritud mitmeastmelisi lähenemisviise, mitte ainult üksikutele komponentidele toetumist. Arusaamine, kuidas üleminekud suhtlevad võrgustike, liideste ja pooljuhtstruktuuridega, aitab parandada usaldusväärsust, vähendada pikaajalist lagunemist ja säilitada stabiilset toimimist reaalse maailma elektrikeskkondades.

Korduma kippuvad küsimused [KKK]

1. Miks peetakse kaasaegset ringkaitset süsteemi taseme energiahallimise strateegiaks, mitte lihtsalt kahjustuse ennetamiseks?

Kaasaegne ringkaitse on loodud selleks, et kontrollida, kuidas elektriline veaenergia voolab läbi süsteemi, mitte lihtsalt peatama kahjustusi pärast nende toimumist. Kaitse võrgud koordineerivad nüüd pingete sulgemist, voolu piiramist, termilist juhtimist ja kontrollitud väljalülitamise käitumist, nii et ebanormaalsed sündmused jäävad prognoositavaks ja piiratud. Praktikas suunatakse vea vool ei ole tundlikele pooljuhtseadmetele, samas kui pinge, vool ja temperatuur hoitakse ohututes tööpiirides. See lähenemine parandab usaldusväärsust, lihtsustab tõrkeotsingut ja vähendab kahjustuste levikut jagatud toitepulkade ja liideste kaudu.

2. Miks muudavad madalamad töötamispinged kaasaegsed elektroonikaseadmed rohkem vastuvõtlikuks ülemineku piikidele?

Kuna pooljuhtide protsessinoodid jätkavad vähenemist, vähenevad ka toitepinged efektiivsuse parandamiseks ja energiatarbimise vähendamiseks. Kuid see jätab normaalse tööpingega ja IC-de absoluutsete maksimaalse pingetega vahel palju vähem marginaali. Väikesed ületused, mis on põhjustatud parasiitinduktsioonist, samal ajal lülitamise mürast või jagatud tagasiteedest, võivad nüüd palju kergemini ületada ohutöö piirid kui vanemates süsteemides. Isegi lühikesed pingepursked, mis kunagi näisid kahjutud, saavad stressi tekitada õhukestes väravoksiidides ja õrnades sõlmedes kaasaegsete madalpinge seadmete puhul.

3. Miks vajavad autotööstuse ja tööstuslikud süsteemid tavaliselt astmelist kaitset, mitte lihtsalt ühe kaitsekomponendi toetust?

Autotööstuse ja tööstuslikud keskkonnad eksponeerivad elektroonikat väga erinevate vea kestvuste ja energiatasemete suhtes, sealhulgas nanosekundilised ESD pulsid, mikrosekundilised ülekanded ja millisekundilised koormuse kogused. Üksik kaitse seade harva toimib kõigis nendes ajaskaalades samal ajal hästi. Kiired klambrid käsitlevad teravaid üleminekupiike, samas kui energia töötlemise komponendid neelavad pikema kestusega sündmusi ja lahtiühendamise etapid piiravad püsivoolu voolu. Mitme kaitseastme koordineerimine võimaldab igal seadmel töötada oma tugevama piirkonna piires, sundimata ühte komponenti omakorda iga tüüpi stressi üksi taluma.

4. Miks võivad ringplaadid järk-järgult ebaõnnestuda, isegi kui nähtavat elektrilist kahjustust ei esine?

Paljusid ebaõnnestumisi esineb kumulatiivse ületressi kaudu, mitte kohe katastroofilise purunemisega. Korduv kokkupuude väikeste ülekannetega, kuumuse või ülemvõrgusündmustega võib järk-järgult nõrgestada sõlmi, dielektrilisi kihte, konektoreid ja PCB pindu. Efektid, nagu elektromigratsioon, dielektriline lagunemine, lekkevoolu kasv ja süsiniku jälgimine, ei pruugi alguses töövõimet mõjutada, kuid vähendavad järk-järgult tööpiiri ajas. Lõpuks võib rutiinne sündmus, näiteks kaabli ühendamine või väike temperatuuri tõus, käivitada täieliku ebaõnnestumise pärast kuude või aastate pikkust varjatud lagunemist.

5. Miks mõjutavad maandamine ja PCB paigutus sageli ülevoolu kaitse toimivust rohkem kui kaitsekomponent ise?

Kiirete ülevooluürituste ajal tekitab parasiitinduktsioon jälgedes, vias ja maandusteedele täiendava pingetõusu, mis on proportsionaalne L·di/dt. Ieven kui klambriseade omab suurepäraseid spetsifikatsioone, võivad pikad tagasiteed või halvad šasside sidumised põhjustada suuri ületuspinget, mis ilmnevad kaitstud IC sisenditel enne, kui kaitse seade täielikult reageerib. Lühikesed, laiad, madala induktiivsusega tühjendusõigused parandavad tavaliselt kaitsekäitumist tõhusamalt kui lihtsalt kõrgemate hinnatud komponentide valimine. Paljudes reaalsetes süsteemides määrab paigutuse geomeetria viimaks, kui tõhusalt ülevoolu vooliku argib tundlikku ringkonda.

6. Miks on gaasiväljavoolutoru tavaliselt paari pandud TVS dioodidega ülevoolu kaitsesüsteemides?

Gaasiväljavoolutoru suudab käsitleda äärmiselt kõrgeid ülevoolu voolusid, säilitades samal ajal väga madala kapatsitatiivsus normaalses töörežiimis. Siiski ei aktiveeru nad koheselt ja võimaldavad sageli ajutisi ülepingeid, enne kui juhtimine algab. TVS dioodid reageerivad palju kiiremini ja pakuvad tihedamat pinget piirangut tundlike elektroonikaseadmete lähedal. Kaks seadet omavahel sidudes luuakse koordineeritud süsteem, kus GDT neelab suures koguses ülevoolu energiat, samas kui TVS vähendab jääk ülevoolu lähedal kaitstud ringkonnakeskustes.

7. Miks on MOV varistordid efektiivsed elektriliini kaitsmiseks, kuid neid sageli vältida kiirete kommunikatsiooniliinide korral?

MOV-id pakuvad tugevat energia neeldumist ja piisavalt kiiret reageerimist paljude ülevoolu sündmuste jaoks, muutes need väga efektiivseks toitejuhtmetes ja peavõrku ühendatud süsteemides. Siiski, nad tutvustavad tavaliselt suhteliselt suurt kapatsitatiivsus, mis võib kõrge kiirusliku signaali moonutada, vähendades silmadiagrammi marginaali, suurendades hägusus tundlikkust ja koormates analoogsisendeid. Nende elektriline käitumine muutub samuti järk-järgult korduvate ülevoolu kokkupuudetega. Nende piirangute tõttu sobivad MOV-id tavaliselt paremini madalama sagedusega, suure energiaga liideste jaoks, mitte täpsete kommunikatsioonikanalite jaoks.

8. Miks peetakse TVS dioode üheks kõige olulisemaks teiseks kaitseelemendiks tundlike IC-de jaoks?

TVS dioodid reageerivad äärmiselt kiiresti, sageli sub-nanosekundi ajaskaalal ESD sündmustel, võimaldades neil piirata üleminekut pinget enne, kui liialdavad pinget jõuab pooljuhtide jalakesteni. Erinevalt suurest ülevoolu neelajatest on TVS seadmed optimeeritud pingete tihedamaks piiramiseks kaitstud sõlme lähedal. Nende efektiivsus sõltub tugevalt sobiva seismise pinget, dünaamilise takistuse ja madala induktiivsusega paigutuse valimisest. Kui need on õigesti koordineeritud ülemiste kaitseetappidega, vähendavad TVS dioodid märkimisväärselt jääk pinget, millega tundlikud IC-d kogevad ülemineku sündmuste ajal.

9. Miks käituvad PPTC taastuvad fuse'id erinevuste tõttu erinevates PCB paigutustes ja korpuse tingimustes ebaühtlaselt?

PPTC seadmed reageerivad peamiselt temperatuurile, mitte ainult täpselt voolule. Nende tripi käitumine sõltub tugevalt vaskpinna, õhuvoolu, lähedal asuvate soojusallikate, korpuse temperatuuri ja PCB termilise disaini kohta. Suured vaskpinnad või lähedal asuvad soojad komponendid võivad oluliselt muuta, kui kiiresti seade kuumeneb ja tripib. Selle termilise sõltuvuse tõttu võivad kaks muidu identset plaati reaalses töötingimustes näidata silmapaistvalt erinevat tripi käitumist. PPTC-sid kui nii termilisi kui ka elektrilisi seadmeid käsitlemine viib tavaliselt stabiilsema ja ennustatavama kaitsekäitumiseni.

10. Miks peetakse ESD kaitset kiirete liideste puhul üheks kõige keerulisemaks kaitse väljakutseks elektroonikas?

Kiired liidesed nõuavad kaitse võrgustikke, mis reageerivad äärmiselt kiiresti ESD löökide ajal, olles samal ajal elektriliselt nähtamatud normaalses andmeedastuses. Isegi väga väike kapatsitatiivsus või induktiivsus, mille kaitsekomponendid lisavad, võivad halvendada silma diagramme, suurendada hägusust ja vähendada ajamarginaali kiiretel seeriaühendustel. Samal ajal sisaldavad ESD sündmused äärmiselt kiireid teravaid servi ja kõrgeid haripingeid, mis kasutavad PCB parasiite ja soovimatuid tagasiteid. Seega sõltub ESD kaitse mitte ainult klambrid-seadmest, vaid ka voolu, tagasitee geomeetria ja signaalide terviklikkuse täpsest juhtimisest.
